Sistema de aspiración de pellets environ Set 5 – extracción premium de pellets con VakuMatik y Loader 900
El Set 5 del sistema de aspiración de pellets environ es la solución completa premium para la extracción fiable de pellets de almacenes en forma de embudo, almacenes con suelo inclinado y silos de pellets de cualquier tipo. En el centro está la innovadora unidad de extracción environ VakuMatik con boquilla motorizada: antes de cada ciclo de succión, un pasador de acero gira dentro de la caja recolectora de combustible – el llamado mecanismo antiobstrucción. Esto previene de forma fiable puentes y atascos de pellets, incluso si los pellets están apelmazados o húmedos. La caja recolectora de combustible de chapa galvanizada recoge los pellets, y un motor reductor fiable garantiza un funcionamiento sin problemas incluso en condiciones difíciles.
En comparación con el Set 2, esta configuración premium utiliza la turbina de succión de alta calidad LOADER 900. Destaca por sus componentes de acero inoxidable para máxima durabilidad, placa de control integrada en el cuerpo de la unidad de succión y una línea de succión que se puede conectar a la izquierda o a la derecha del ciclón – máxima flexibilidad en la instalación. Compatible universalmente con todas las unidades de extracción environ y con todas las calderas de pellets comunes, ya sean nuevas o adaptadas.
✅ Ventajas del producto de un vistazo:
-
Set completo premium listo para conectar: todos los componentes coordinados – fácil de montar y usar
-
VakuMatik con boquilla motorizada: pasador de acero giratorio que previene eficazmente obstrucciones
-
Ideal para almacenes en forma de embudo: almacenes con suelo inclinado, silos de sacos, silos de tolva y silos environ
-
Módulo de cierre/mantenimiento incluido: permite desacoplar el rodamiento para trabajos de mantenimiento seguros sin flujo de pellets
-
Caja recolectora de combustible de chapa galvanizada: extremadamente robusta y resistente a la corrosión
-
Aberturas de inspección laterales: control visual y mantenimiento sencillo de la unidad de extracción
-
Turbina de succión LOADER 900 Premium: motor de 1,35 kW, construcción en acero inoxidable, placa de control integrada
-
Conexión por ambos lados: línea de succión a la izquierda o derecha del ciclón – máxima flexibilidad de instalación
-
Motor bypass tangencial: alta potencia de succión con larga vida útil
-
Filtro de poliéster clase E11: 6.700 cm² de superficie filtrante, lavable con agua – no requiere cambio costoso de filtro
-
Depósito de polvo transparente: 18 l de volumen, control visual en todo momento – vaciado rápido
-
Compatible con todas las unidades de extracción environ: máxima flexibilidad para ampliaciones
-
Tubo de pellets PU de 20 m Ø 50 mm: alcance suficiente para la mayoría de las instalaciones
-
Del fabricante alemán environ de Villingen-Schwenningen
🏠 ¿Para qué aplicaciones es ideal el Set 5?
- Depósitos clásicos de pellets con suelo inclinado
- Silos de saco, silos de tolva y silos de tela de cualquier marca
- Silos de pellets environ (SILO 8, SILO 15, SILO 34, SILO 55, SILO 76)
- Tanques enterrados environ TerraTank
- Depósitos caseros en forma de embudo con salida inferior
- Instalaciones exigentes con requerimiento de conexión flexible izquierda/derecha
- Usuarios que valoran materiales premium (acero inoxidable) y máxima durabilidad
- Actualización de calderas de pellets existentes
⚙️ Así funciona el sistema de succión de pellets:
La VakuMatik se monta bajo el depósito de pellets en su salida. Cuando la caldera de pellets solicita combustible, el control CONTROL PANEL DRIVE activa el mecanismo antiobstrucción de la VakuMatik: el pasador de acero gira y disuelve posibles puentes de pellets. Luego, la turbina de succión LOADER 900 arranca, genera un vacío en la manguera de pellets y succiona los pellets desde la caja recolectora de combustible a través de la tubería hacia el DISPENSER sobre la caldera. El DISPENSER dosifica los pellets a través de una compuerta de salida directamente al depósito de almacenamiento. Cuando hay suficientes pellets en la caldera, el ciclo de succión termina automáticamente. El módulo de cierre/mantenimiento en la salida del depósito puede cerrarse manualmente si es necesario, por ejemplo, para trabajos de mantenimiento sin vaciar los pellets.
🔄 Set 2 vs. Set 5 – ¿cuál es la diferencia?
Ambos sets usan la misma unidad de extracción VakuMatik; la diferencia está en la turbina de succión:
| Propiedad |
Set 2 (Loader 700) |
Set 5 (Loader 900) |
| Potencia del motor |
1,3 kW |
1,35 kW |
| Tipo de motor |
Monofásico con escobillas, refrigeración directa |
Monofásico con cepillos de derivación tangenciales |
| Calidad del material |
Estándar |
Premium con componentes de acero inoxidable |
| Placa de control |
Externo |
Integrado en el cuerpo de la unidad de succión |
| Conexión de línea de succión |
Lado derecho |
Seleccionable izquierda y derecha |
| Compatibilidad de unidades de extracción |
SPIDERHUG, HD Matic, VakuMatik, VakuMatik Free |
Todas las unidades de extracción environ |
| Recomendación |
Viviendas unifamiliares estándar hasta 30 m de recorrido |
Instalaciones premium, recorridos de transporte más largos |
🔧 Componentes en detalle:
🛡️ Unidad de extracción environ VakuMatik (N.º de artículo EN3400.00.06)
| Propiedad |
Valor |
| Conexión eléctrica |
230 V |
| Frecuencia |
50 Hz |
| Grado de protección |
IP40 |
| Potencia nominal |
15 W |
| Consumo eléctrico |
0,14 A |
| Velocidad de giro |
12 rpm |
| Par nominal |
5 Nm |
| Toma de combustible |
Ø 50 mm |
| Caja recolectora de combustible |
Chapa galvanizada |
| Carcasa |
Plástico de alta resistencia |
| Mecanismo antiobstrucción |
Pasador de acero giratorio |
| Dimensiones (An × Pr × Al) |
323 × 323 × 462 mm |
| Peso |
7,7 kg |
🔧 Módulo de cierre/mantenimiento
El módulo de mantenimiento se monta entre la salida del depósito y VakuMatik. Permite cerrar manualmente el flujo de pellets, de modo que la unidad de extracción pueda ser mantenida, limpiada o reemplazada sin vaciar todo el depósito. Un componente importante para una instalación fácil de mantener.
🌬️ LOADER 900 Turbina de succión premium (N.º de artículo EN1000.50.00)
| Propiedad |
Valor |
| Entrada de polvo |
Ø 50 mm (seleccionable izquierda/derecha) |
| Salida de aire |
Ø 50 mm |
| Alimentación eléctrica |
230 V CA |
| Frecuencia |
50/60 Hz |
| Potencia del motor |
1,35 kW |
| Consumo eléctrico |
6 A |
| Caudal máximo de aire |
216 m³/h |
| Tipo de motor |
Monofásico con cepillos de derivación tangenciales |
| Superficie del filtro |
6.700 cm² |
| Clase de filtración |
E11 (lavable) |
| Capacidad del depósito |
18 l |
| Material |
Premium con componentes de acero inoxidable |
| Placa de control |
Placa de control integrada en el cuerpo de la unidad de succión |
| Grado de protección |
IP20 |
| Nivel de ruido |
< 70 dB(A) |
| Peso |
10,5 kg |
| Dimensiones (An × Pr × Al) |
305 × 363 × 906 mm |
📦 Unidad dosificadora DISPENSER (N.º de artículo EN3400.10.01)
| Propiedad |
Valor |
| Capacidad máxima |
5,2 l |
| Grado de protección |
IP44 |
| Conexión de entrada de polvo |
Ø 50 mm |
| Conexión de salida de aire |
Ø 50 mm |
| Sensor |
Sensor de apertura de compuerta integrado |
| Dimensiones (Al × An × Pr) |
381 × 184 × 281 mm |
| Peso |
1,65 kg |
| Contenido del envío |
Incluye plantilla de montaje |
🎛️ Control CONTROL PANEL DRIVE
El control central coordina todo el sistema de succión: detección de demanda mediante el sensor de apertura de compuerta del DISPENSER, activación del mecanismo antiatascos de VakuMatik, control de la turbina de succión LOADER 900, supervisión de los ciclos de succión y apagado automático. Panel de control claro con LEDs de estado.
🪛 Tubo de pellets PU Ø 50 mm
20 m de tubo de pellets de poliuretano antiestático de calidad premium. Suficiente para la mayoría de las instalaciones estándar desde el almacén hasta la caldera. Se puede extender bajo petición para distancias mayores (máx. 30 m de transporte).
📦 Contenido del envío:

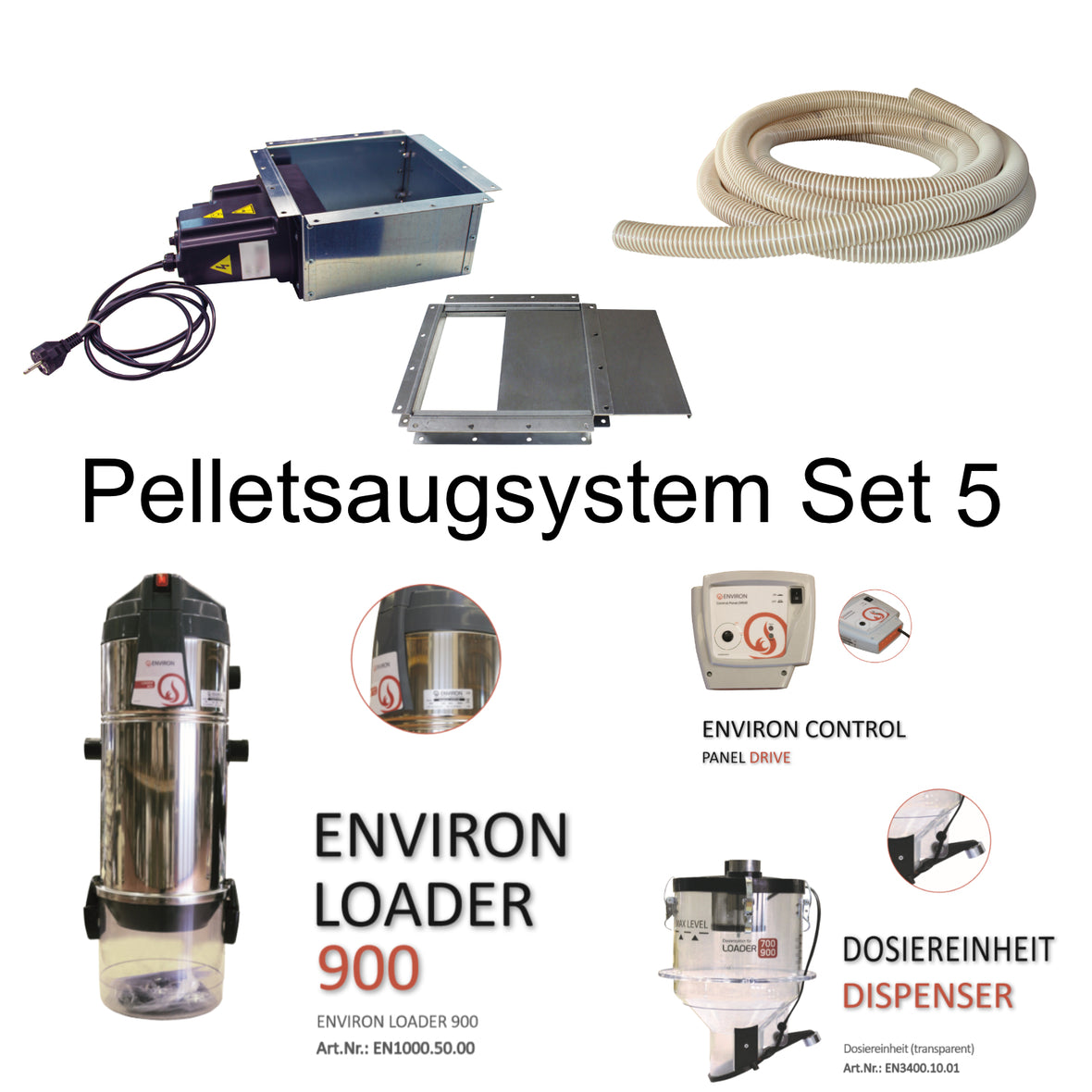

- 1× unidad de extracción environ VakuMatik con boquilla motorizada (EN3400.00.06)
- 1× módulo de cierre/mantenimiento para la unidad de extracción
- 1× turbina de succión premium environ LOADER 900 con filtro integrado y depósito de polvo (EN1000.50.00)
- 1× control environ CONTROL PANEL DRIVE
- 1× unidad dosificadora environ DISPENSER con sensor de apertura de compuerta (EN3400.10.01)
- 1× plantilla de montaje para DISPENSER
- 20 m de tubo de pellets de poliuretano environ Ø 50 mm
- Cable de conexión y material de conexión
- Manual de uso y montaje
⚙️ Requisitos del sistema y notas:
- Alimentación eléctrica: 230 V / 50 Hz para LOADER 900, VakuMatik y CONTROL PANEL DRIVE
- Distancia máxima de transporte: hasta 30 m
- Diferencia máxima de altura: hasta 6 m
- Adecuado para pellets, maíz, cáscaras de avellana y combustibles granulados similares
- Compatible con casi todas las calderas y estufas de pellets con depósito de almacenamiento
- VakuMatik requiere una salida de almacenamiento en forma de embudo – para almacenes planos recomendamos el Set 4 con SPIDERHUG
- LOADER 900 es compatible con todas las unidades de extracción environ – máxima flexibilidad en la planificación de la instalación
📦 Envío y disponibilidad:
- Stock disponible – entrega inmediata
- Envío gratuito con DHL
- Envío en varias cajas
- Soporte al cliente alemán con asesoramiento técnico especializado
- A petición, ofrecemos apoyo para la solicitud de subvenciones (BAFA, KfW) y puesta en marcha
