El grupo de bombas ProfiMix EN001 es un grupo de bombas profesional listo para instalar para circuitos de calefacción como calefacción por suelo radiante, calefacción mural, radiadores, etc., con mezclador de tres vías incorporado de latón y un actuador Environ END05. Está instalada una bomba de alta eficiencia de 180mm (aplicable para subvención BAFA). En la parte superior del grupo de bombas hay válvulas de cierre con sello plano (1“ hembra) con termómetros incorporados (0-160°C) y freno de gravedad integrado en el circuito de ida.
Si el grupo de bombas se instala individualmente, se puede atornillar un soporte de pared en las válvulas de cierre (no incluido). El mantenimiento o el reemplazo de la bomba de circulación es muy sencillo sin necesidad de vaciar el sistema.

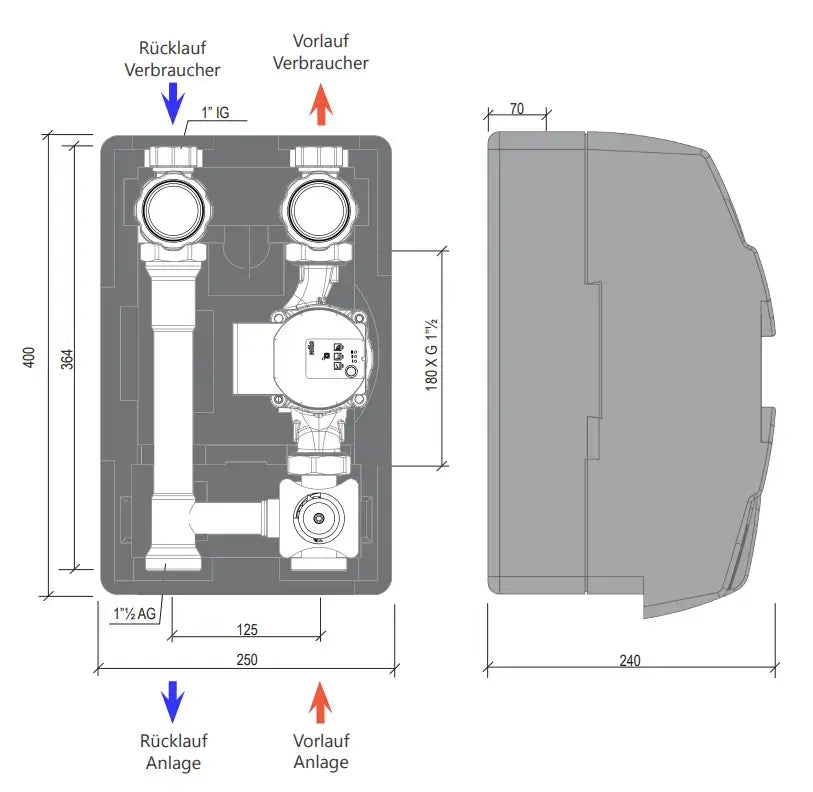

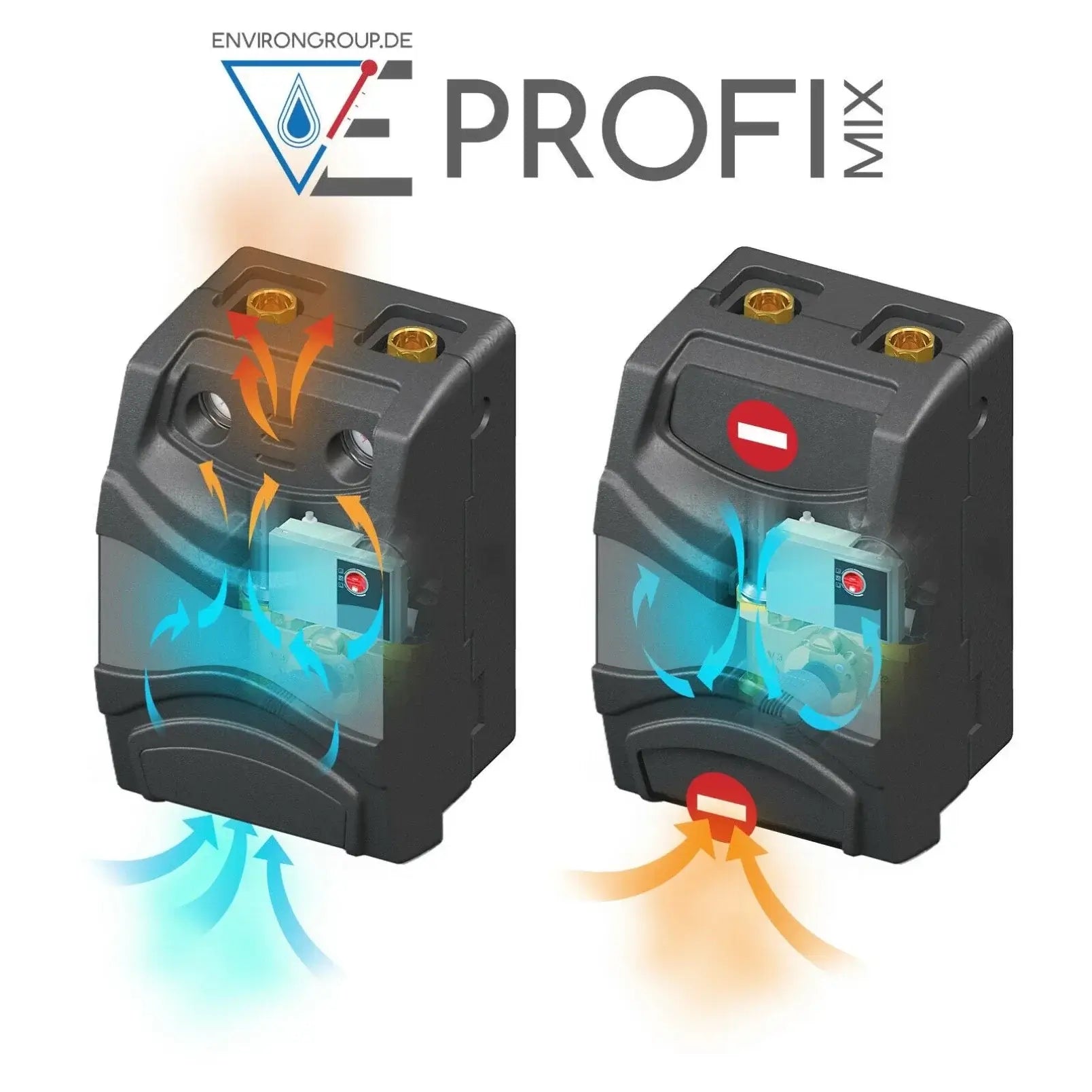

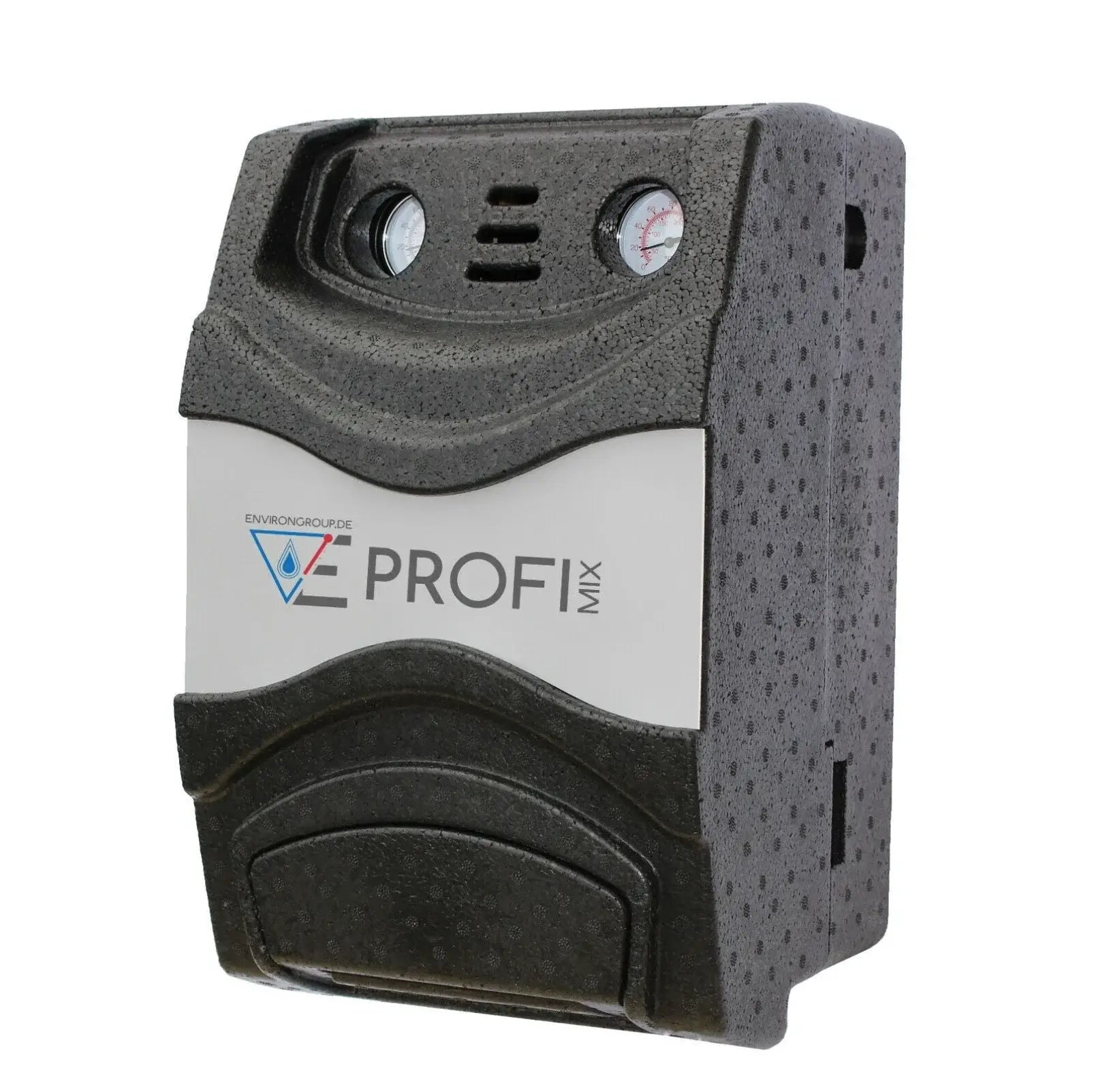

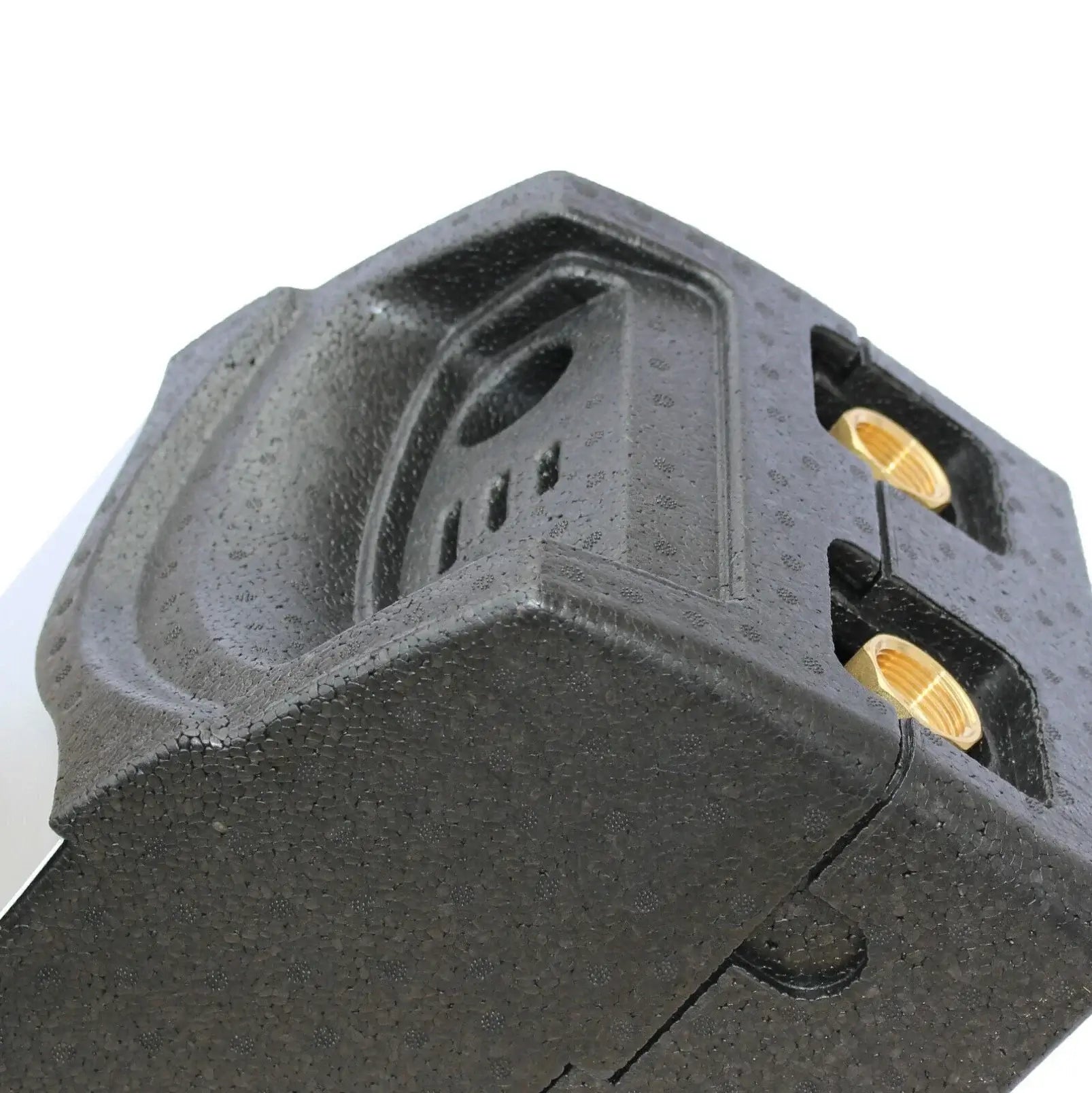

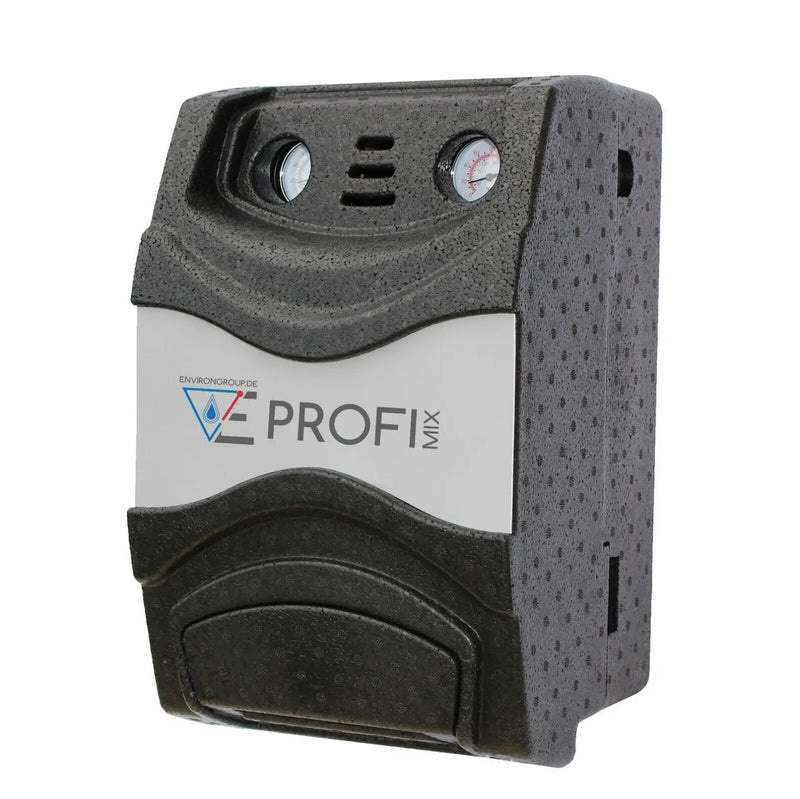

La distancia entre ejes es de 125mm y la dimensión de las conexiones inferiores es de 1½“ macho para una posible instalación directa en una barra colectora convencional. El aislamiento térmico bien pensado de EPP, con un sistema de barrera de vapor, garantiza un clima óptimo en el interior del aislamiento, evitando acumulaciones de calor.
Con un simple movimiento de mano es posible cambiar del modo calefacción al modo refrigeración. Cuando se utilizan varios grupos de bombas de la serie ProfiMix, los elementos de aislamiento individuales junto con la barra colectora forman una unidad perfecta y estética.
Detalles técnicos
▸ Caudal: 1.600 L/H
▸ Temperatura máxima: 110°C
▸ Temperatura mínima: 10°C
▸ Kvs: 8,3

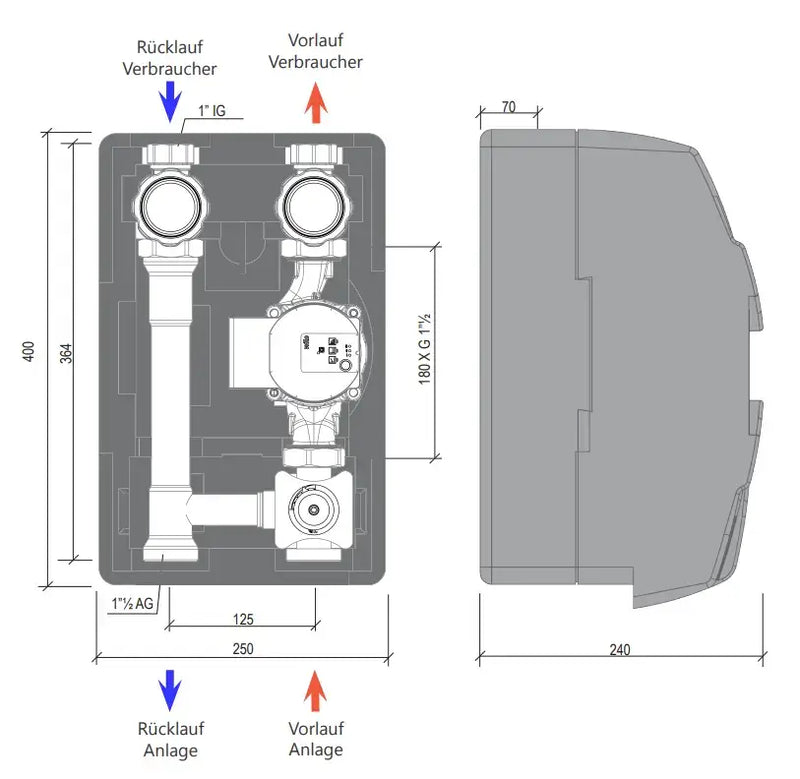

▸ Dimensiones: 400 x 250 x 240 mm
▸ Distancia entre ejes: 125mm
▸ Tamaño nominal: DN 25 - 1”
▸ Conexiones del consumidor: 1" hembra
▸ Conexiones del sistema: 1 1/2" macho
▸ Presión máxima: 6 bar
▸ Medio: líquidos utilizables: agua, soluciones de glicol (glicol máx. 50%)
▸ Tipo de bomba: bomba de alta eficiencia de 180mm
▸ Longitud de montaje de la bomba: 180mm
▸ Alimentación eléctrica: 230V
▸ Material de aislamiento: EPP
▸ Escala del termómetro: 0-160°C
▸ Temperatura máxima: 120°C
▸ Válvula antirretorno incorporada ✓
▸ Material de aislamiento: EPP 40 g/l
▸ Juego de juntas: EPDM
▸ Material del cuerpo de la estación de calefacción: latón / acero de calidad refinado
El Clima600 Total Glass es un regulador de calefacción controlado por clima para sistemas con estufa de leña o caldera de leña con agua, acumulador y circuito de calefacción mixto. Los reguladores Clima600 Total Glass controlados por clima sirven para regular el circuito de calefacción directa, 1 o 2 circuitos de mezcla, el calentamiento del acumulador o el calentamiento de agua sanitaria mediante caldera, estufas de leña con agua, colectores solares y otras fuentes de energía.

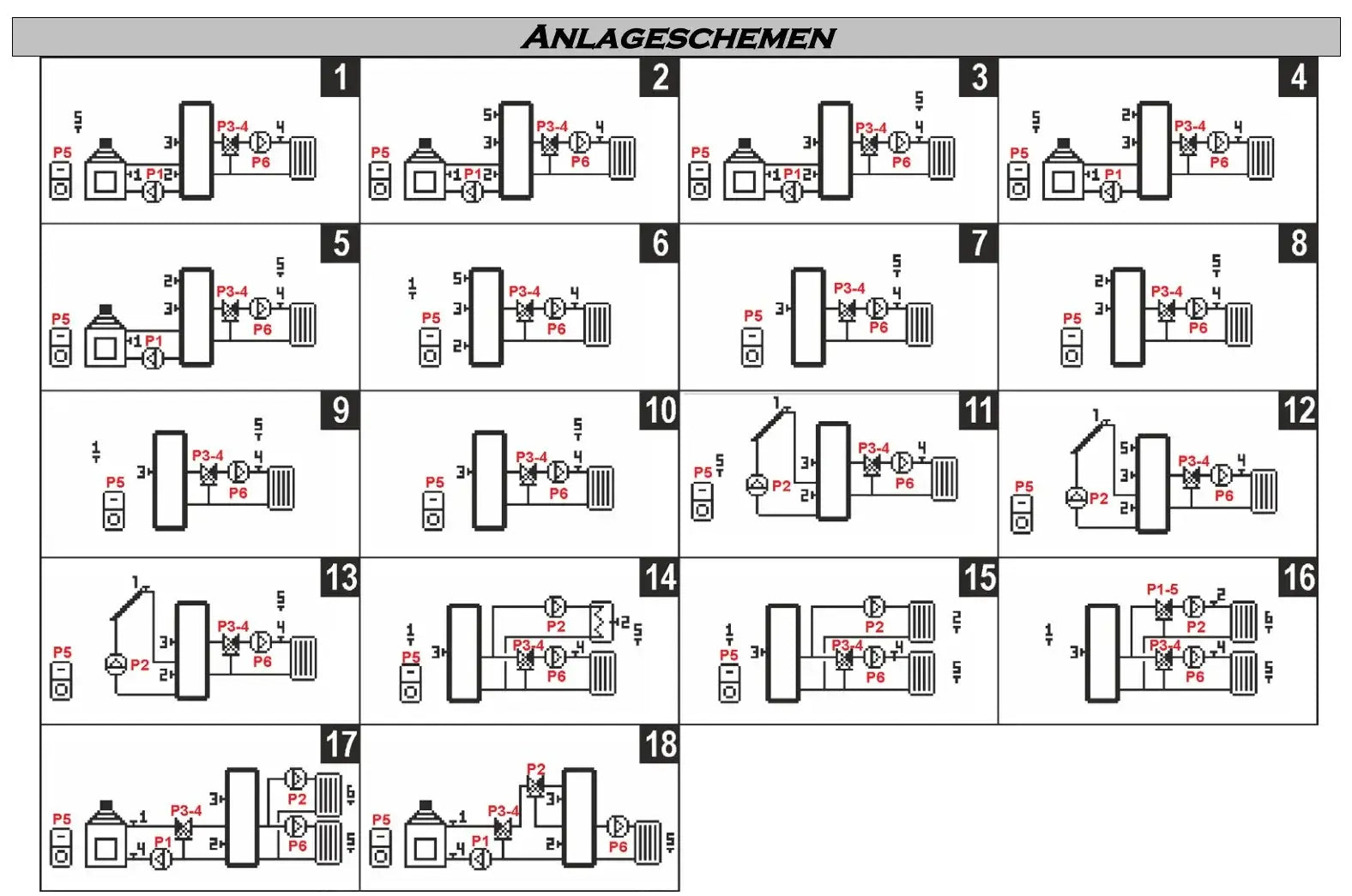

Además, a través del Clima600 Total Glass se puede solicitar otro generador de calor (por ejemplo, caldera NT). Seleccione el esquema de sistema adecuado de la siguiente descripción. La configuración de los parámetros individuales se realiza mediante el menú. En la primera puesta en marcha, la posición del mezclador está en “CERRADO”. Se ajusta automáticamente tras introducir los parámetros adecuados. En caso de corte de energía, los valores permanecen guardados.
Características importantes del Clima600 Total Glass
• Visualización de gráficos y textos en la pantalla iluminada
• Consulta sencilla de los valores de medición actuales
• Menús de configuración extensos
• Bloqueo de menú para evitar ajustes accidentales
Contenido del suministro
▸ Control Clima600 Total Glass
▸ Caja empotrada
▸ Tornillos y tacos para una instalación limpia
▸ Juego de sensores compuesto por 3x sensores de inmersión, 1x sensor de contacto y 1x sensor exterior.
▸ Todos los terminales son extraíbles y están muy bien elaborados (trabajo manual)
▸ Módulo Wlan (si se ha pedido)
Permita que nuestro soporte técnico especializado le asesore individualmente en la configuración del regulador.
Si es necesario, todos los valores y parámetros pueden ser ajustados a su sistema con la ayuda de nuestro soporte técnico y su colaboración.
Contenido del suministro

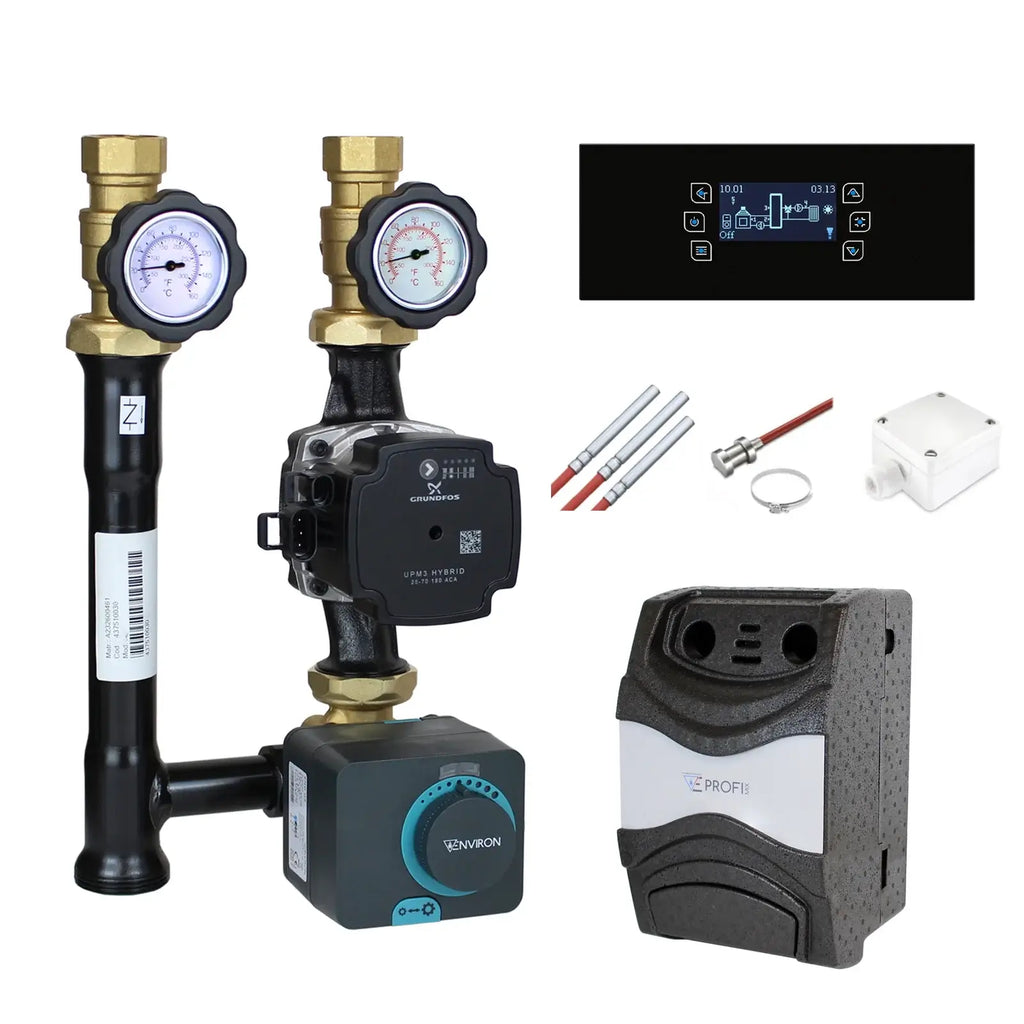

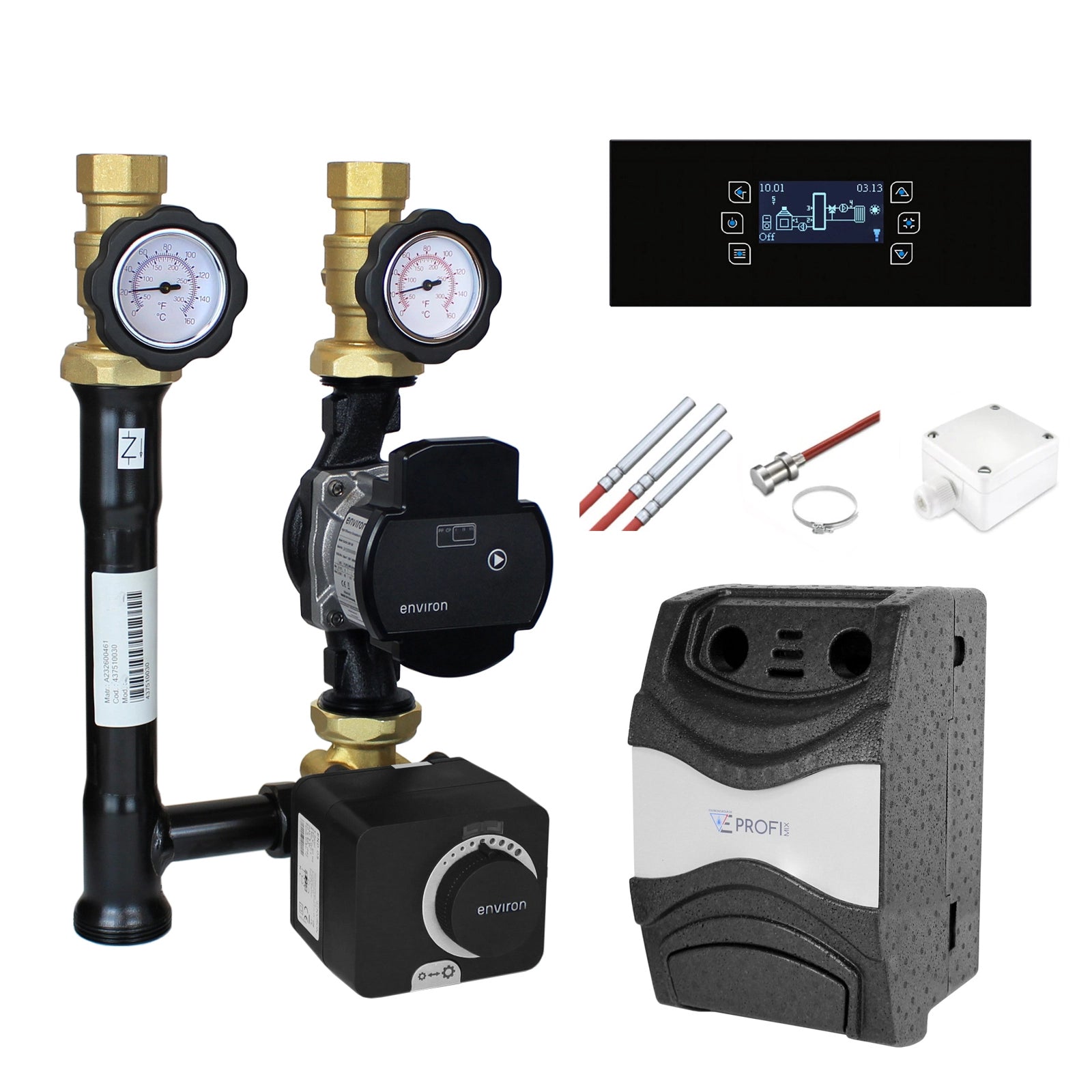

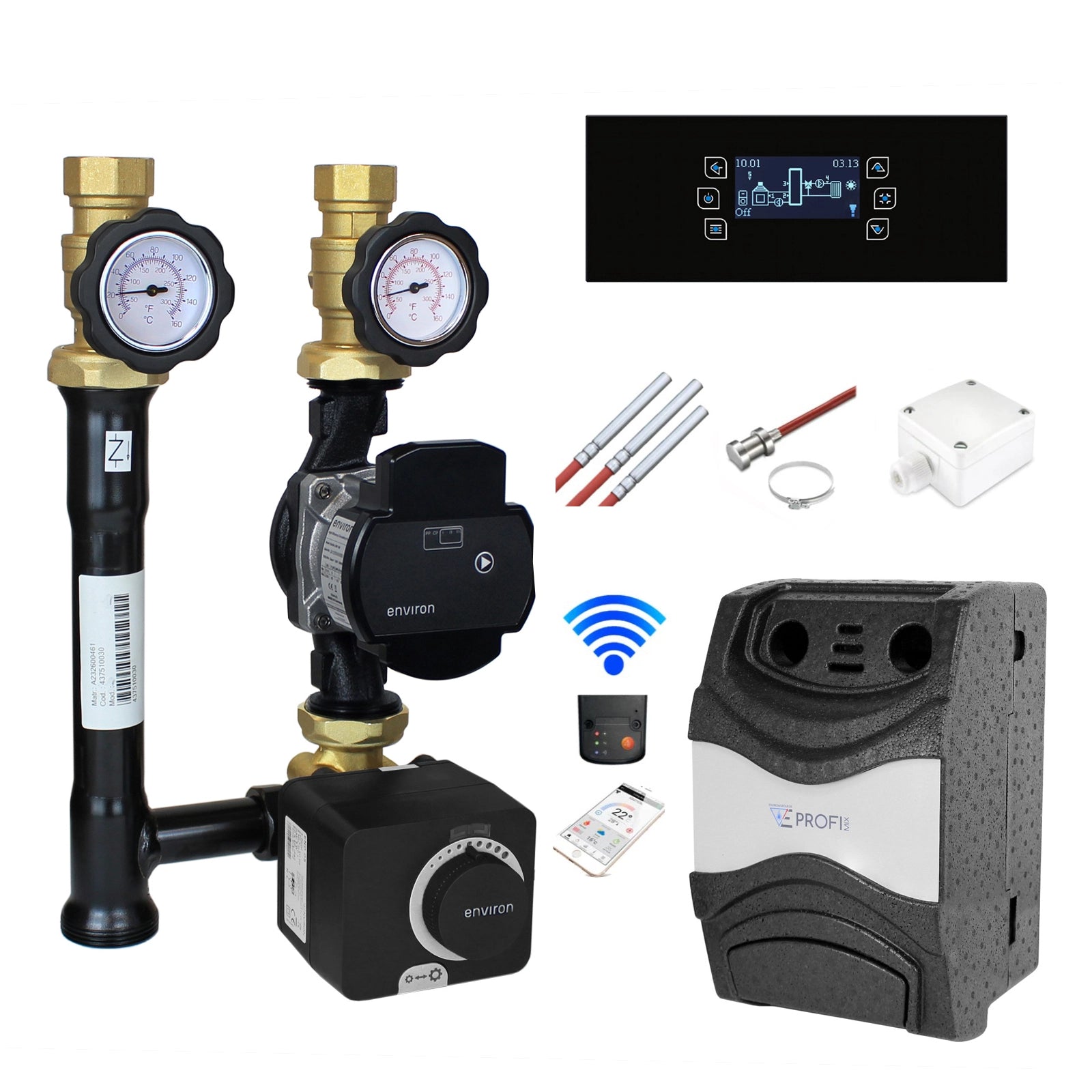

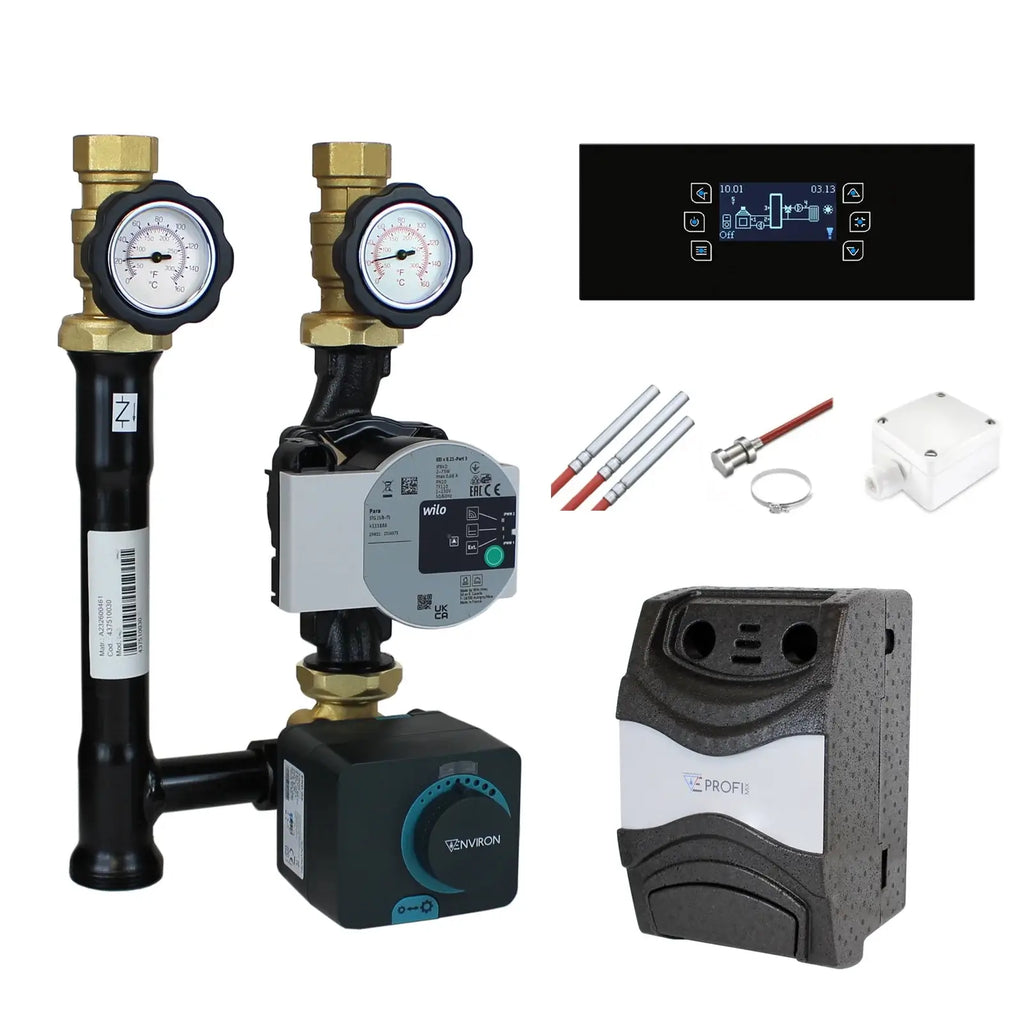

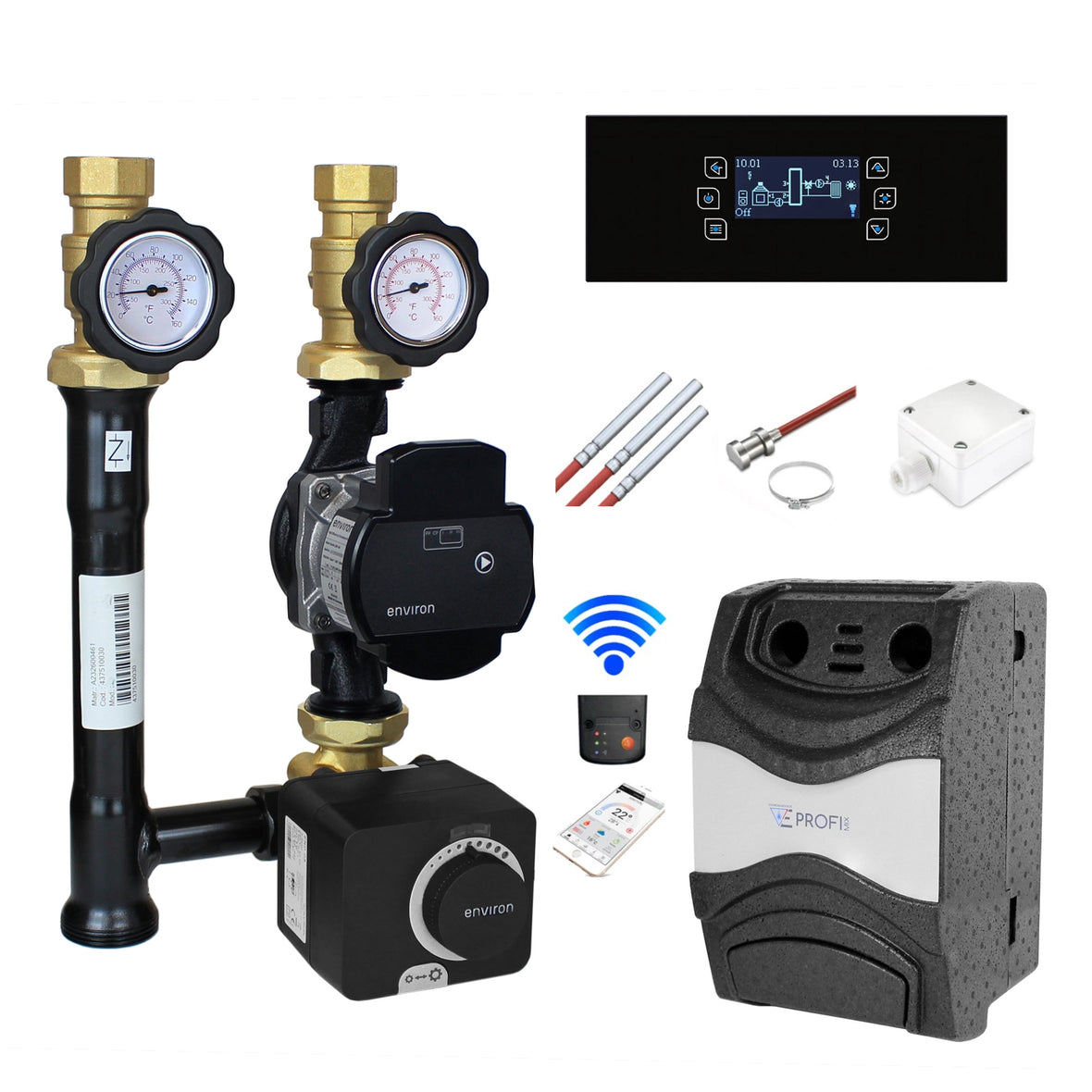

✓ Grupo de bombas ProfiMix para circuito de calefacción con mezclador de tres vías, motor de accionamiento END05 y bomba de alta eficiencia con regulación Clima600 con juego de sensores (opcional con módulo Wlan para la aplicación environ Connected)
Datos técnicos Environ EcoStar II 25/6 Bomba de alta eficiencia:
▸ Altura máxima de impulsión: 6m
▸ Caudal máximo: 3,6m³/h
▸ Rango de temperatura: -20°C hasta +110°C
▸ Consumo de potencia: 3W-43W
▸ Presión de operación: máx. 10 bar
▸ Conexión eléctrica: 230V/50HZ
▸ Tensión de alimentación: 220~240V, 50/60Hz
▸ Nivel de protección: IP44
▸ Clase de aislamiento: H
▸ Norma EMC: EN61000-6-1 y EN61000-6-3
Datos técnicos Wilo Para 25/6:
▸ Altura máxima de impulsión: 6m
▸ Caudal máximo: 3,6m³/h
▸ Rango de temperatura: -20°C hasta +110°C
▸ Consumo de potencia: 3W-43W
▸ Presión de operación: máx. 10 bar
▸ Longitud de instalación: 130 mm
▸ Conexión eléctrica: 230V/50HZ
Datos técnicos Wilo Para STG 25/8,75 130mm:
▸ Altura máxima de impulsión: 8,4m
▸ Caudal máximo: 4m³/h
▸ Rango de temperatura: -20°C hasta +110°C
▸ Consumo de potencia: 10W-75W
▸ Presión de operación: máx. 10 bar
▸ Conexión de tubería: DN 25 -> 1" o aprox. 33mm
▸ Tuerca de unión: G 1 1/2" (ancho de llave aprox. 53mm)
▸ Rosca de la bomba: 1 1/2" o aprox. 48mm
▸ Longitud de instalación: 180 mm
▸ Conexión eléctrica: 230V/50HZ
Datos técnicos Grundfos UPM3 Hybrid 25/7 130mm:
▸ Altura máxima de impulsión: 7,2m
▸ Caudal máximo: 3,8m³/h
▸ Temperatura del medio: máx. 110°C
▸ Temperatura ambiente: 0°C...55°C
▸ Presión de operación: máx. 10 bar
▸ Longitud de instalación: 130 mm
▸ Potencia: 2W-52W
▸ Niveles de conmutación: regulados
▸ Conexión eléctrica: 230V/50HZ
▸ Clase de aislamiento: F
