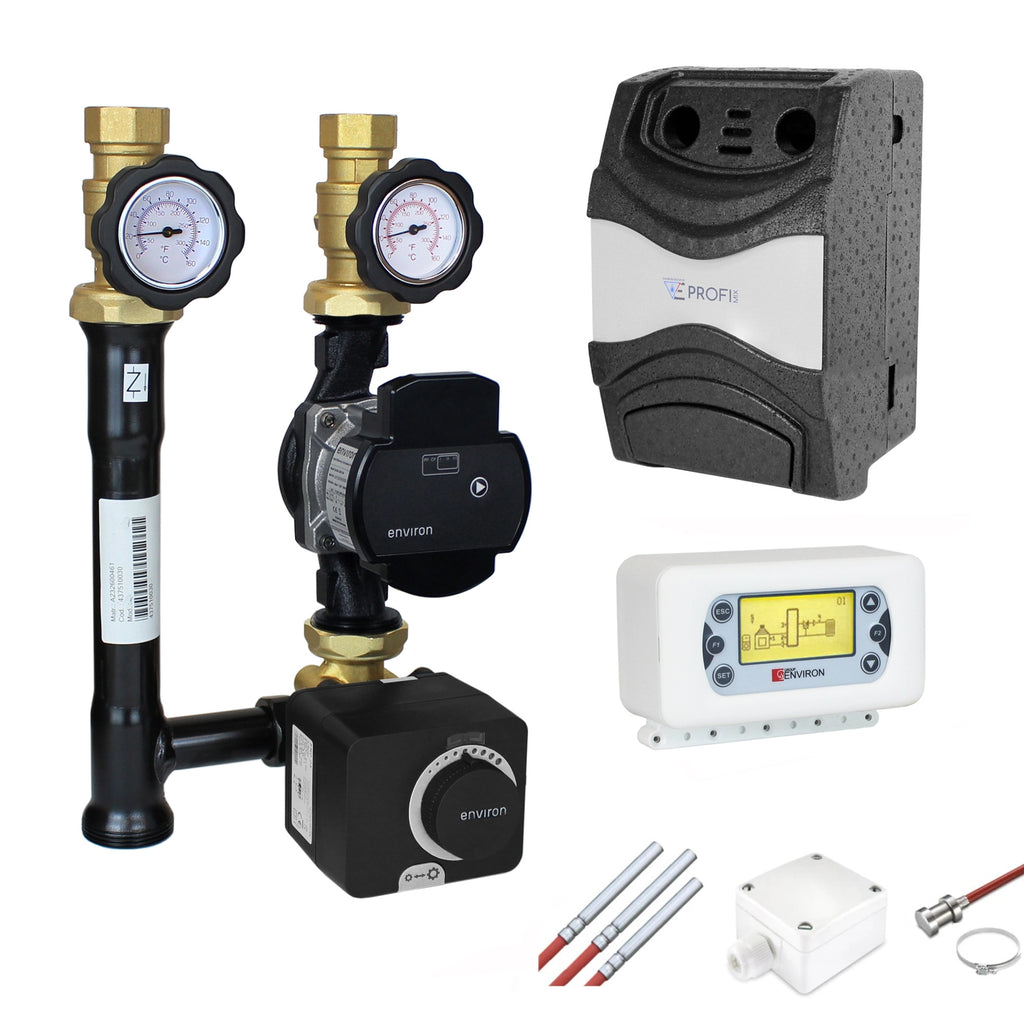

Le groupe de pompage ProfiMix EN001 est un groupe de pompage professionnel prêt à installer pour circuits de chauffage tels que planchers chauffants, chauffages muraux, radiateurs, etc., équipé d'un mélangeur trois voies en laiton intégré et d'un servomoteur Environ END05. Il est équipé d'une pompe à haut rendement de 180 mm (éligible aux subventions BAFA). En haut du groupe de pompage se trouvent des vannes d'arrêt à joint plat (filetage intérieur 1") avec thermomètres intégrés (0-160 °C) et un frein à gravité intégré à la conduite d'alimentation.
Si le groupe de pompes est installé individuellement, un support mural (non fourni) peut être vissé sur les vannes d'arrêt. L'entretien ou le remplacement de la pompe de circulation est très simple, sans vidange du système.
L'entraxe est de 125 mm et les raccords inférieurs sont filetés mâles 1½", permettant une installation directe sur une poutre de distribution conventionnelle. L'isolation thermique sophistiquée en EPP, avec système pare-vapeur, assure un climat optimal à l'intérieur de l'isolant, empêchant ainsi l'accumulation de chaleur.
D'un simple geste, il est possible de passer du mode chauffage au mode refroidissement. En cas d'utilisation de plusieurs groupes de pompes de la série ProfiMix, les éléments d'isolation individuels, associés à la rampe de distribution, forment une unité parfaitement conçue.
Détails techniques
▸ Débit : 1 600 L/H
▸ Température max. : 110°C
▸ Température min. : 10°C
▸ Kvs : 8,3
▸ Dimensions : 400 x 250 x 240 mm
▸ Entraxe : 125 mm
▸ Taille nominale : DN 25 - 1”
▸ Connexions consommateurs : 1" IG
▸ Connexions système : 1 1/2" AG
▸ Pression maximale : 6 bars
▸ Milieu : Liquides utilisables : Eau, solutions de glucol (glucol max 50%)
▸ Type de pompe : pompe à haut rendement
▸ Longueur de montage de la pompe : 180 mm
▸ Alimentation : 230V
▸ Matériau isolant : EPP
▸ Échelle du thermomètre : 0-160°C
▸ Température maximale : 120°C
▸ clapet anti-retour intégré ✓
▸ Matériau isolant : EPP 40 g/l
▸ Kit d'étanchéité : EPDM
▸ Matériau du corps de la station de circuit de chauffage : laiton / acier de qualité raffiné

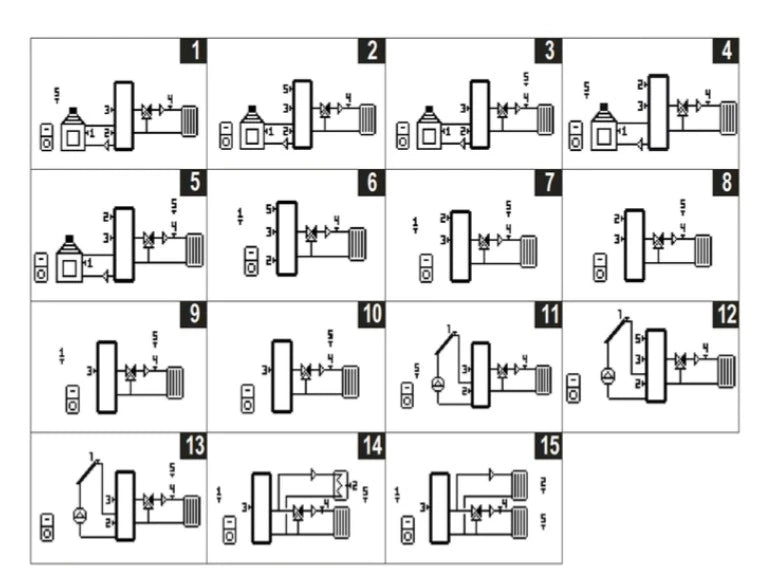

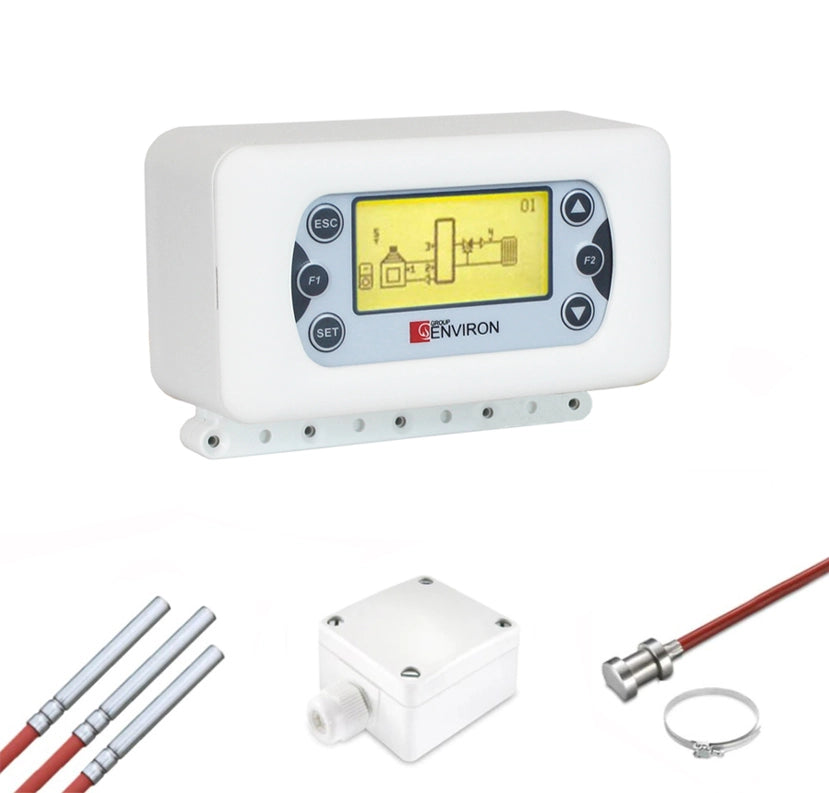

L'Environ Clima500 est un régulateur de chauffage à régulation climatique avec un circuit de chauffage mixte et un circuit de chauffage non mixte, ainsi que des systèmes avec cheminée à eau ou chaudière à bois, ballon tampon et circuit de chauffage mixte. De plus, le Clima500 peut demander un générateur de chaleur supplémentaire (par exemple, une chaudière BT). En déterminant les différentes températures, une configuration du système est sélectionnée comme décrit ci-dessous. Les différents paramètres se règlent via le menu. Lors de la première mise en service, le mélangeur est réglé sur « FERMÉ ». Il s'ajuste ensuite automatiquement à la valeur sélectionnée. Il en va de même en cas de panne de courant.
Principales caractéristiques du Clima500
✓ Affichage de graphiques et de textes sur l'écran éclairé
✓ Interrogation facile des valeurs mesurées actuelles
✓ Menus de configuration étendus
✓ Verrouillage du menu pour éviter tout réglage involontaire
Données techniques
• Tension secteur : 230 Vac
• Fréquence du secteur : 50 Hz
• Consommation électrique : 2 A
• Puissance de sortie du relais : 5 A 250 Vac
• Fusible interne : 3,15 A
• Classe de protection : IP40
• Plage de mesure : -40°C à 300°C
Contenu de la livraison
✓
Données techniques Pompe à haut rendement Environ EcoStar 25/6 :
▸ Hauteur de refoulement maximale : 6 m
▸ Débit maximal : 3,6 m³/h
▸ Plage de température : -20°C à +110°C
▸ Consommation électrique : 3W-43W
▸ Pression de service : max. 10 bar
▸ Raccordement électrique : 230V/50HZ
▸ Tension d'alimentation : 220~240V, 50/60Hz
▸ Niveau de protection : IP44
▸ Classe d'isolation : H
▸ Norme CEM : EN61000-6-1 et EN61000-6-3

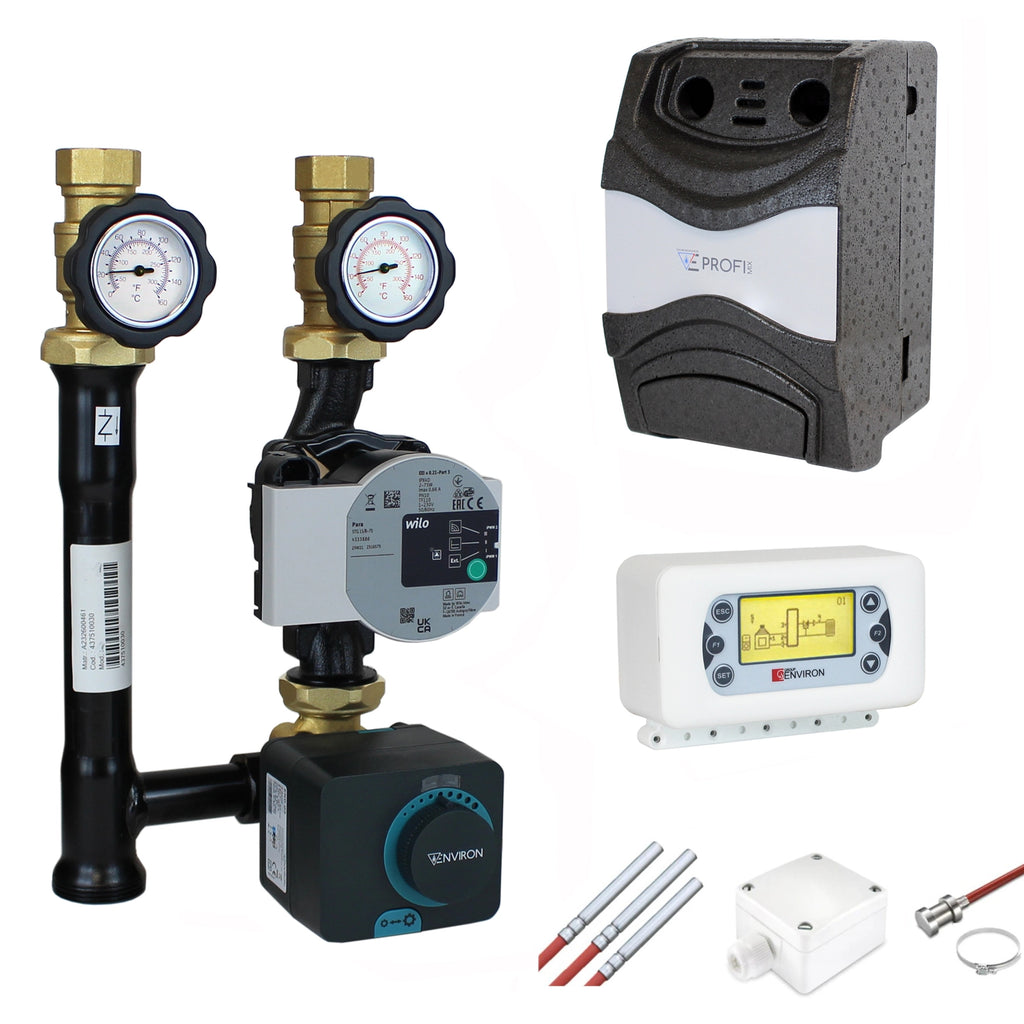

Données techniques Wilo Para 25/6 :
▸ Hauteur de refoulement maximale : 6 m
▸ Débit maximal : 3,6 m³/h
▸ Plage de température : -20°C à +110°C
▸ Consommation électrique : 3W-43W
▸ Pression de service : max. 10 bar
▸ Longueur d'installation : 130 mm
▸ Raccordement électrique : 230V/50HZ
Données techniques Wilo Para STG 25/8.75 130mm :
▸ Hauteur de refoulement maximale : 8,4 m
▸ Débit max : 4m³/h
▸ Plage de température : -20°C à +110°C
▸ Consommation électrique : 10W-75W
▸ Pression de service : max. 10 bar
▸ Raccordement de tuyau : DN 25 -> 1" ou environ 33 mm
▸ Union : G 1 1/2" (taille de clé environ 53 mm)
▸ Filetage de la pompe : 1 1/2" ou environ 48 mm
▸ Longueur d'installation : 180 mm
▸ Raccordement électrique : 230V/50HZ

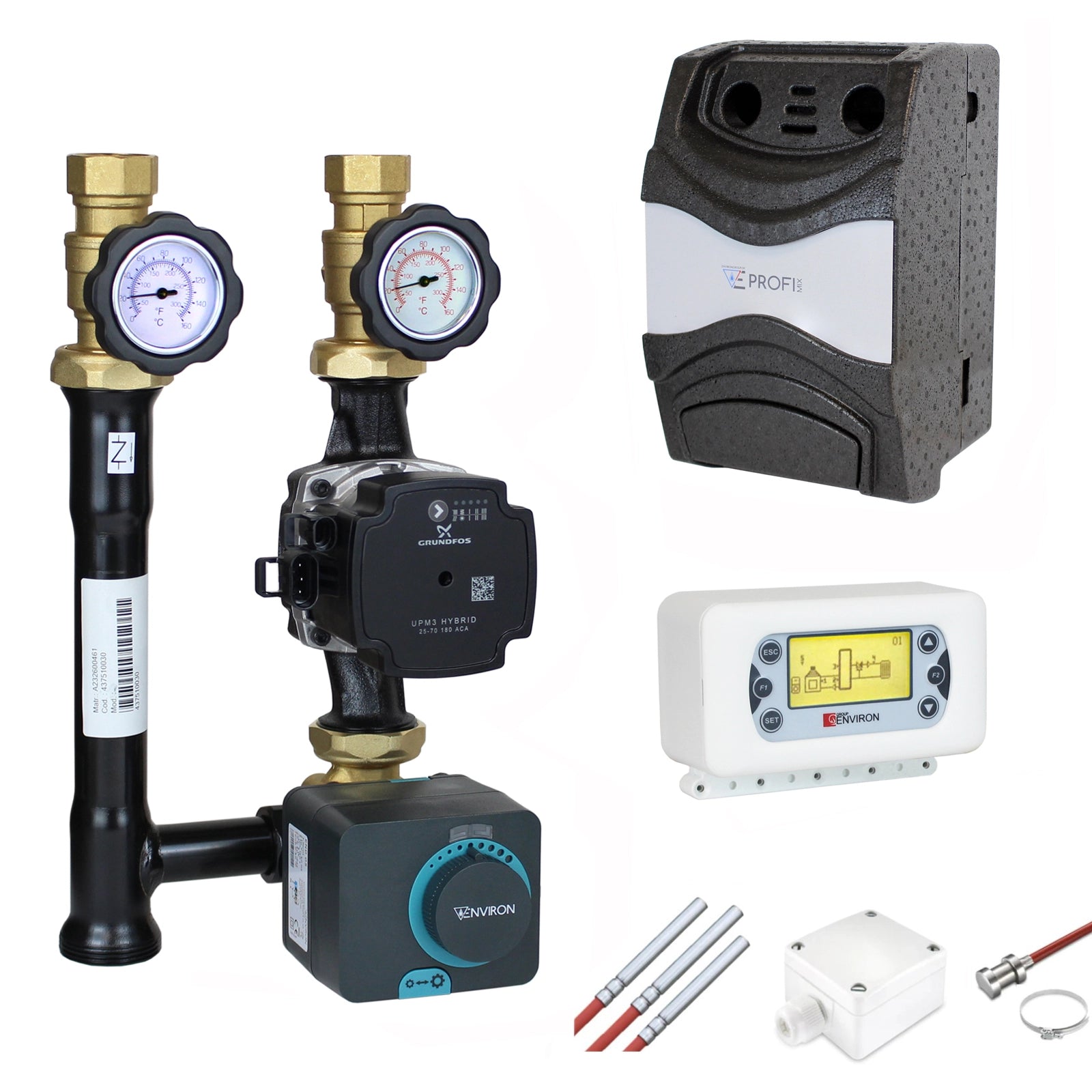

Données techniques Grundfos UPM3 Hybrid 25/7 130mm :
▸ Hauteur de refoulement maximale : 7,2 m
▸ Débit maximal : 3,8 m³/h
▸ Température moyenne : max. 110°C
▸ Température ambiante : 0°C...55°C
▸ Pression de service : max. 10 bar
▸ Longueur d'installation : 130 mm
▸ Puissance : 2W-52W
▸ Niveaux de commutation : régulés
▸ Raccordement électrique : 230V/50HZ
▸ Classe d'isolation : F
