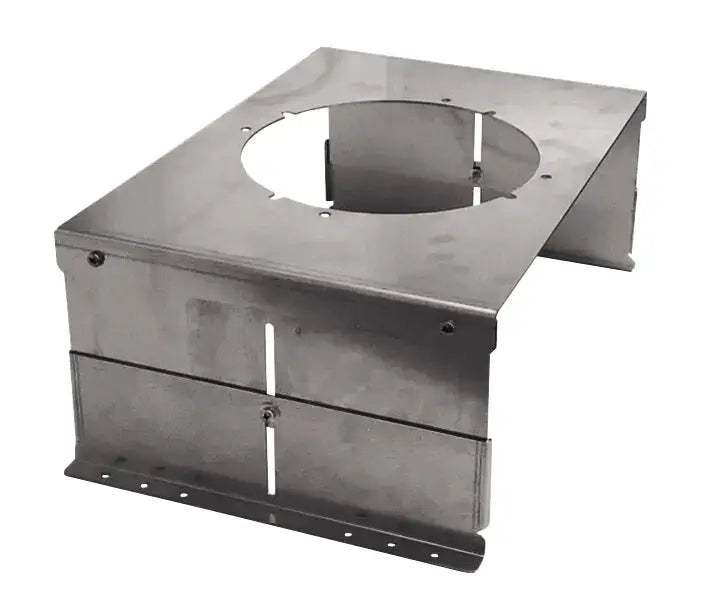

Supporto a ponte environ per LOADER 1000 o DISPENSER – montaggio salvaspazio sul serbatoio con risparmio di 180 mm in altezza
Il supporto a ponte environ è la soluzione di montaggio salvaspazio per tutte le installazioni in cui il dosatore a ciclone DISPENSER o la turbina aspirante All-in-One LOADER 1000 non si adattano direttamente al serbatoio. Come il supporto a parete telescopico, risolve il problema delle aperture di serbatoio troppo piccole sotto i 220 mm – ma con un approccio completamente diverso: invece di fissare il componente alla parete, viene posizionato come ponte direttamente sopra l’apertura del serbatoio. DISPENSER o LOADER 1000 sporgono parzialmente DENTRO il serbatoio – risparmiando così circa 180 mm di altezza totale.
Questo risparmio di 180 mm in altezza è un vantaggio decisivo in locali caldaia con soffitti bassi o in situazioni di installazione ristrette, dove ogni centimetro conta. Realizzato in acciaio zincato e progettato per la massima stabilità, il supporto a ponte sopporta con affidabilità il peso proprio del componente e i carichi dinamici durante il ciclo di aspirazione. Il montaggio è semplicissimo: posizionare il ponte sul bordo del serbatoio, fissarlo, montare DISPENSER o LOADER 1000 – fatto. Nessuna foratura della parete, nessun fissaggio a parete, nessun carico a leva su pareti in cartongesso delicate.
✅ Vantaggi del prodotto in sintesi:
-
Risparmio di 180 mm in altezza: ideale in locali caldaia con soffitti bassi
-
Montaggio sul serbatoio invece che a parete: nessuna foratura o carico sulla parete
-
Salvaspazio: il componente sporge parzialmente nel serbatoio
-
Acciaio zincato robusto: alta stabilità, resistente alla corrosione, durata pluridecennale
-
Fissaggio sicuro: sostiene con affidabilità DISPENSER o LOADER 1000 inclusi carichi dinamici
-
Universale: per DISPENSER e LOADER 1000 allo stesso modo
-
Permette installazioni con soffitti bassi: dove il supporto a parete sarebbe troppo alto
-
Montaggio rapido senza forare la parete: ideale in immobili in affitto o ristrutturazioni
-
Adatto anche per pareti in cartongesso: nessun carico sul fissaggio a parete
-
Installabile anche successivamente: integrabile senza problemi in impianti esistenti
-
Dal produttore tedesco environ di Villingen-Schwenningen
🆚 Supporto a ponte o supporto a parete telescopico – quale è quello giusto?
Entrambi i supporti risolvono lo stesso problema di base (alloggiamento serbatoio inferiore a 220 mm), ma differiscono nell'approccio di montaggio e nella praticità d'uso:
| Caratteristica |
Supporto a ponte |
Supporto a parete telescopico |
| Principio di montaggio |
Ponte sopra l'apertura del serbatoio |
Fissaggio alla parete |
| Necessità di altezza |
180 mm risparmiati |
Serve più altezza |
| Fori a parete |
Non necessario |
Necessario |
| Idoneità per parete in cartongesso |
Senza problemi |
Solo con rinforzo |
| Posizione del componente |
Direttamente sopra il serbatoio |
Libera scelta (distanza dalla parete 250–665 mm) |
| Uso ideale |
Soffitti bassi, montaggio rapido, cartongesso |
Stanze caldaia anguste con spostamento laterale necessario |
| Componente montabile spostato lateralmente |
No |
Sì |
| Adatto per immobili in affitto |
Sì, senza danni al muro |
Fori nel muro necessari |
Regola generale: se il DISPENSER/LOADER 1000 deve essere posizionato al centro sopra il serbatoio e l'altezza del soffitto è limitata – supporto a ponte. Se il componente deve essere montato spostato lateralmente o con maggiore distanza dalla parete – supporto a parete telescopico.
🏠 Quando ti serve il supporto a ponte?
-
Caldaie con piccolo alloggiamento serbatoio: apertura di alloggiamento inferiore a 220 mm – il flangia del ciclone dosatore non si adatta
-
Stanze caldaia con soffitti bassi: ogni centimetro di risparmio in altezza conta (180 mm risparmiati rispetto al supporto a parete)
-
Modernizzazioni senza fori nel muro: per immobili in affitto o impianti con pareti delicate
-
Montaggio rapido plug-and-play: senza trapano, tasselli o viti nel muro
-
Pareti in cartongesso nella stanza caldaia: nessun ulteriore rinforzo necessario
-
Installazioni direttamente centrali: in cui il DISPENSER/LOADER 1000 deve essere posizionato esattamente al centro sopra il serbatoio
-
Installazione successiva con intervento minimo: per impianti a pellet esistenti senza modifiche
⚙️ Ecco come funziona il supporto a ponte:

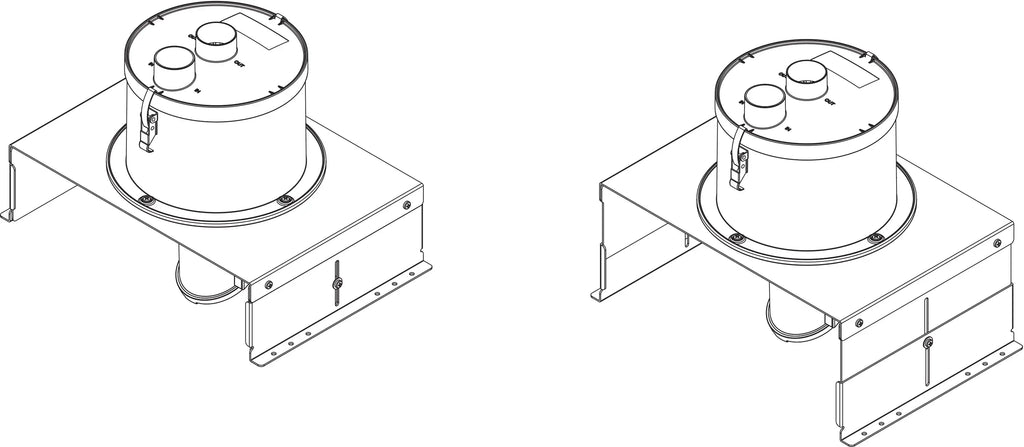

Il supporto a ponte viene posizionato come un ponte stabile sopra l'apertura del serbatoio e fissato al suo bordo. Al centro del ponte si trova l'alloggiamento per il DISPENSER o LOADER 1000 – il componente viene montato su di esso e sporge parzialmente all'interno del serbatoio della caldaia. Proprio questo crea il risparmio di altezza di 180 mm: invece di fluttuare completamente sopra il serbatoio, il componente utilizza lo spazio interno del serbatoio. Il ponte in acciaio zincato sostiene in modo affidabile il peso del componente e i carichi dinamici durante l'arrivo dei pellet nel ciclo di aspirazione. I pellet cadono direttamente nel serbatoio di stoccaggio della caldaia a pellet attraverso lo sportello di espulsione integrato.
🔄 Compatibilità:
| Componente |
Numero articolo |
Compatibile |
| environ DISPENSER Dosierzyklon |
EN3400.10.01 |
✓ sviluppato appositamente |
| environ LOADER 1000 (All-in-One) |
EN1000.50.03 |
✓ sviluppato appositamente |
| Caldaie a pellet con supporto serbatoio < 220 mm |
— |
✓ soluzione ideale |
| Caldaie a pellet con bordo del serbatoio sufficientemente stabile |
— |
✓ requisito per montaggio ponte |
| Sistemi di aspirazione environ esistenti |
— |
✓ installabile successivamente |
💡 Importante: bordo del serbatoio stabile richiesto
A differenza del supporto a parete, il supporto ponte necessita di un bordo del serbatoio stabile e portante su cui possa appoggiarsi in modo sicuro. Nella maggior parte delle caldaie a pellet comuni ciò non rappresenta un problema – per stufe a pellet molto compatte o serbatoi sottili il bordo del serbatoio dovrebbe essere controllato prima del montaggio. In caso di dubbio contatta il nostro servizio clienti indicando il modello della tua caldaia a pellet – verificheremo volentieri l’idoneità per te.
🔧 Dati tecnici:
| Caratteristica |
Valore |
| Produttore |
environ |
| Design |
Supporto ponte per DISPENSER e LOADER 1000 |
| Materiale |
Acciaio zincato |
| Risparmio in altezza rispetto al supporto a parete |
circa 180 mm |
| Tipo di montaggio |
Montaggio ponte sopra l'apertura del serbatoio |
| Fori a parete |
non necessario |
| Compatibile con |
environ DISPENSER (EN3400.10.01) e LOADER 1000 (EN1000.50.03) |
| Apertura minima serbatoio caldaia senza supporto |
220 mm – sotto è consigliato il supporto |
| Requisito bordo serbatoio |
stabile, portante |
🛠️ Contenuto della confezione:
- 1× supporto ponte environ in acciaio zincato
- Elementi di fissaggio per il fissaggio del bordo del serbatoio
- Viti di fissaggio per il montaggio dei componenti
- Istruzioni di montaggio
⚙️ Indicazioni per il montaggio:
- Verificare la stabilità del bordo del serbatoio prima del montaggio
- Posizionare il supporto del ponte al centro dell'apertura del serbatoio e fissarlo saldamente
- Prima del montaggio del DISPENSER o LOADER 1000 verificare la corretta posizione del ponte
- Dopo il montaggio verificare la stabilità scuotendo leggermente – eventualmente serrare nuovamente il fissaggio
- Per costruzioni di caldaie a pellet molto leggere considerare eventualmente un rinforzo aggiuntivo del bordo del serbatoio
📦 Spedizione e disponibilità:
- Merce a magazzino – pronta consegna
- Spedizione DHL gratuita
- Assistenza clienti tedesca con consulenza tecnica specializzata
- Su richiesta supportiamo nella configurazione dell'intero sistema di aspirazione
🏭 Informazioni sul produttore:
ENVIRON Energie- und Umwelttechnik GmbH & Co. KG
Robert-Bosch-Straße 9
78048 Villingen-Schwenningen
Germania
E-Mail: info@environgroup.de
Web: www.environ-solutions.de
