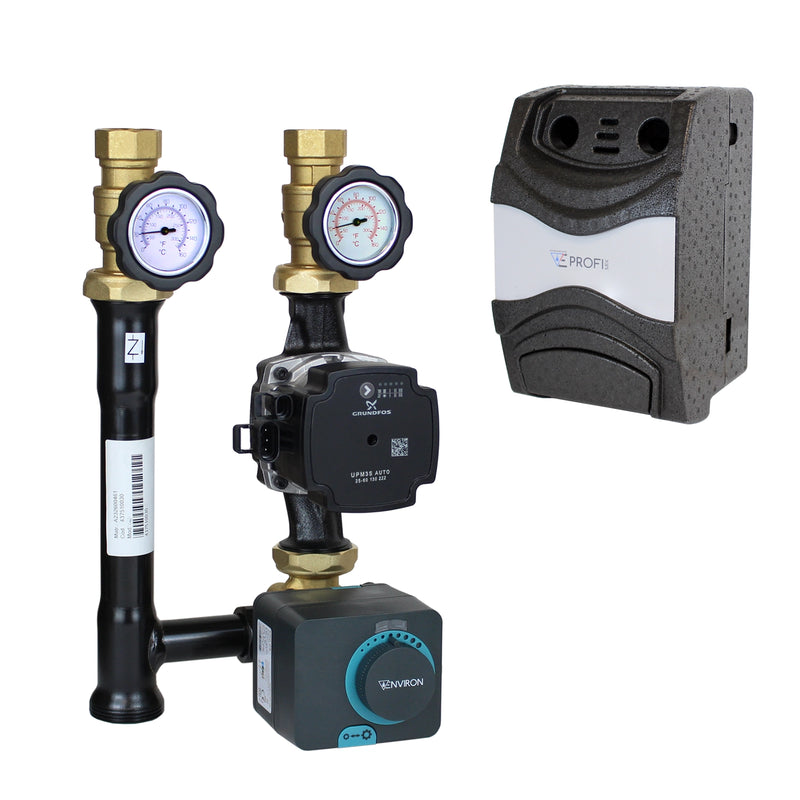

Il gruppo pompa ProfiMix EN001 è un gruppo pompa professionale pronto all'installazione per circuiti di riscaldamento come riscaldamento a pavimento, a parete, radiatori ecc., con miscelatore a tre vie in ottone integrato e un attuatore Environ END05. È installata una pompa ad alta efficienza da 180mm (idonea per incentivi BAFA). Nella parte superiore del gruppo pompa si trovano valvole di intercettazione a tenuta piatta (1“ IG) con termometri integrati (0-160°C) e freno di gravità integrato nel mandata.

Se il gruppo pompa viene installato singolarmente, è possibile fissare una staffa a parete alle valvole di intercettazione (non inclusa). La manutenzione o la sostituzione della pompa di circolazione è molto semplice, senza dover svuotare l'impianto.

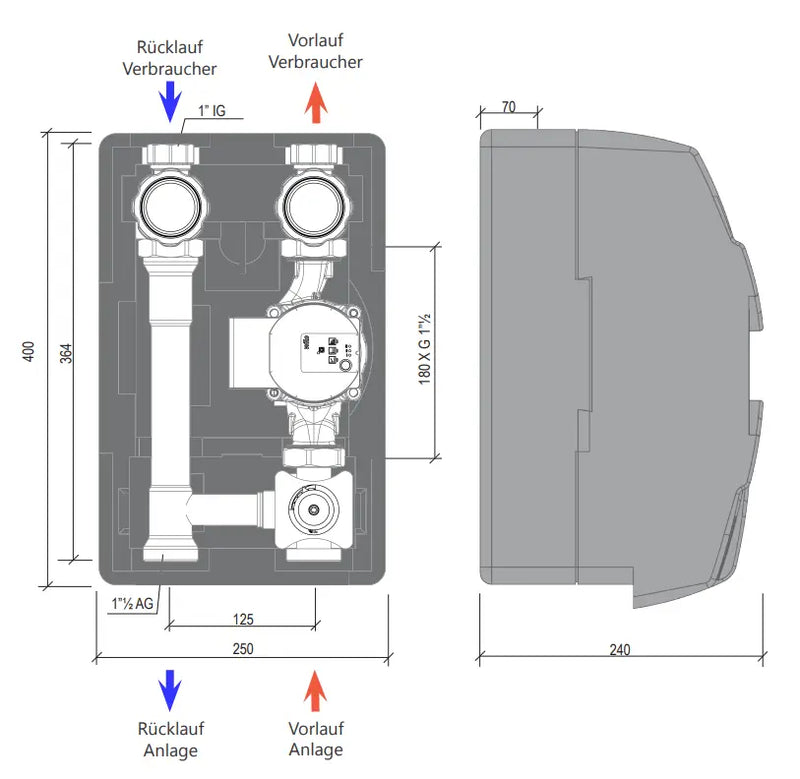

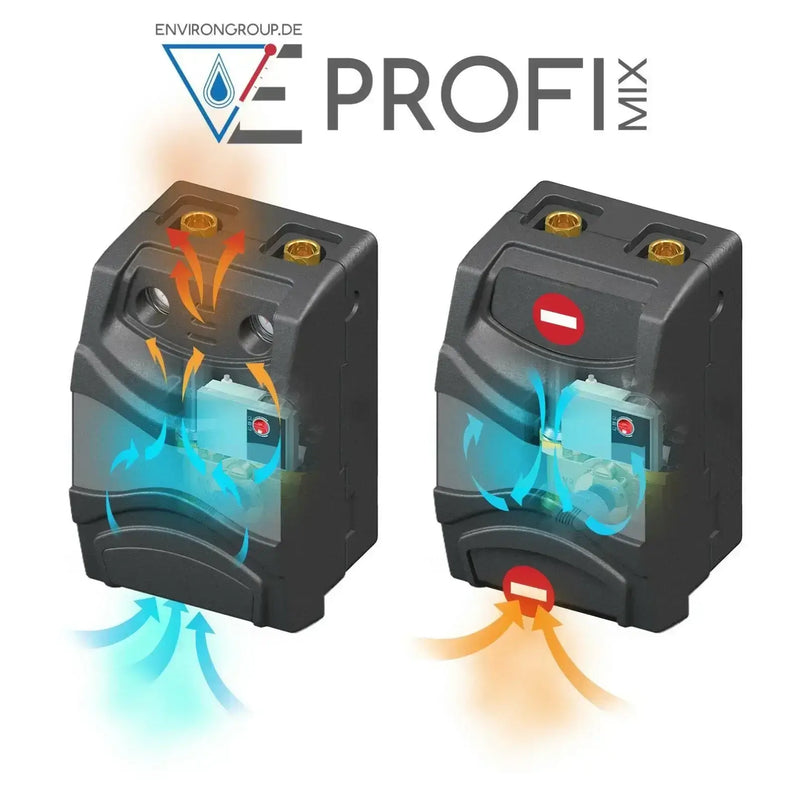

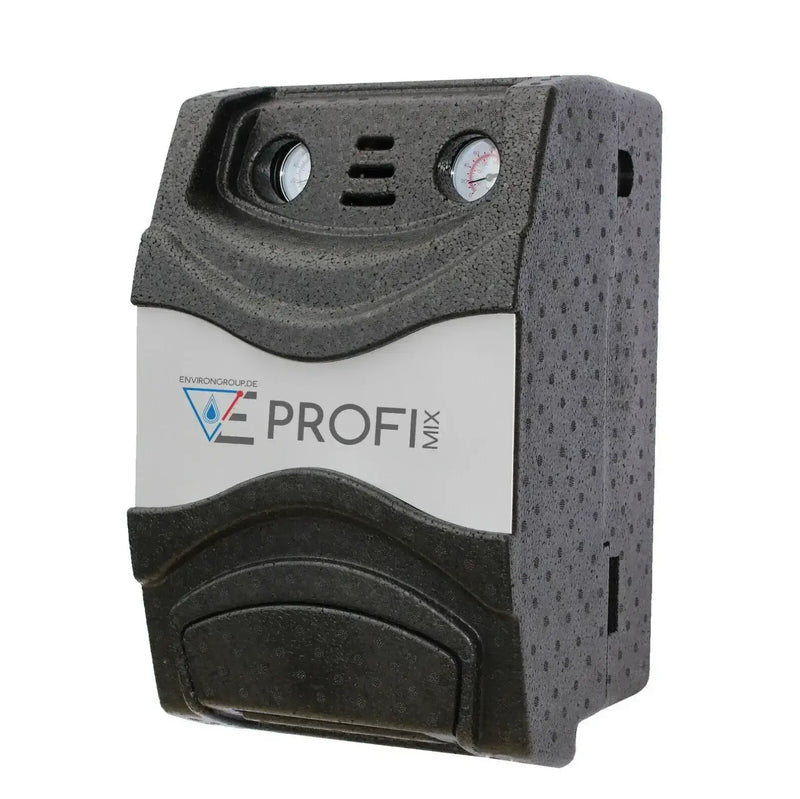

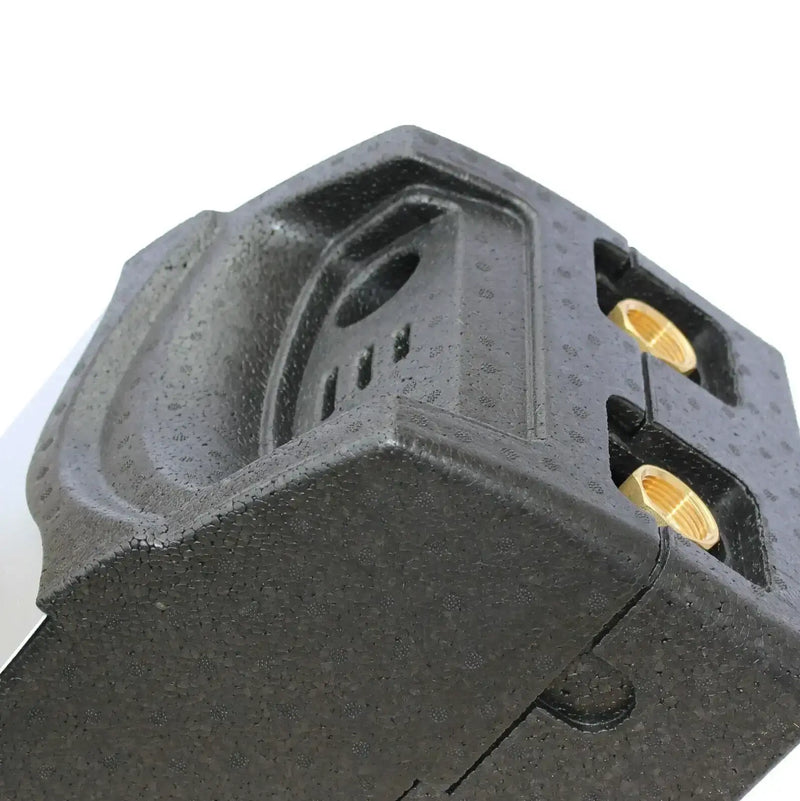

La distanza assiale è di 125mm e la dimensione dei collegamenti inferiori è 1½“ AG per un possibile montaggio diretto su una barra di distribuzione tradizionale. L'isolamento termico ben progettato in EPP, con un sistema di barriera al vapore, garantisce un clima ottimale all'interno dell'isolamento, evitando accumuli di calore.

Con una semplice manovra è possibile passare dalla modalità riscaldamento a quella raffreddamento. Quando vengono utilizzati più gruppi di pompe della serie ProfiMix, i singoli elementi isolanti insieme alla barra di distribuzione formano un'unità perfetta ed esteticamente gradevole.

▸ Portata: 1.600 L/H
▸ Temperatura massima: 110°C
▸ Temperatura minima: 10°C
▸ Kvs: 8,3
▸ Dimensioni: 400 x 250 x 240 mm
▸ Distanza assiale: 125mm
▸ Dimensione nominale: DN 25 - 1”
▸ Collegamenti utenza: 1" IG
▸ Collegamenti impianto: 1 1/2" AG
▸ Pressione massima: 6 bar
▸ Fluido: Liquidi utilizzabili: acqua, soluzioni di glicole (glicole max 50%)
▸ Tipo di pompa: Pompa ad alta efficienza
▸ Lunghezza di montaggio della pompa: 180mm
▸ Alimentazione elettrica: 230V
▸ Materiale isolante: EPP
▸ Scala del termometro: 0-160°C
▸ Temperatura massima: 120°C
▸ Valvola di non ritorno incorporata ✓
▸ Materiale isolante: EPP 40 g/l
▸ Set guarnizioni: EPDM
▸ Materiale del corpo della stazione di riscaldamento: ottone / acciaio di qualità raffinato

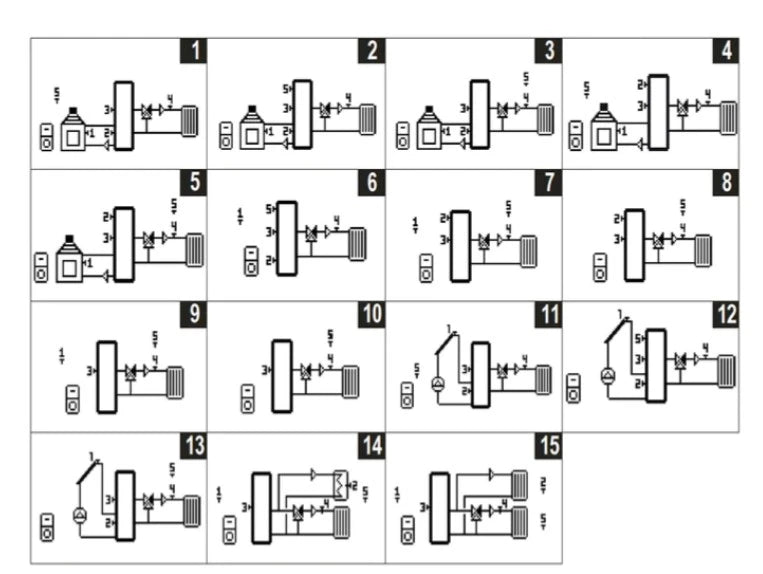

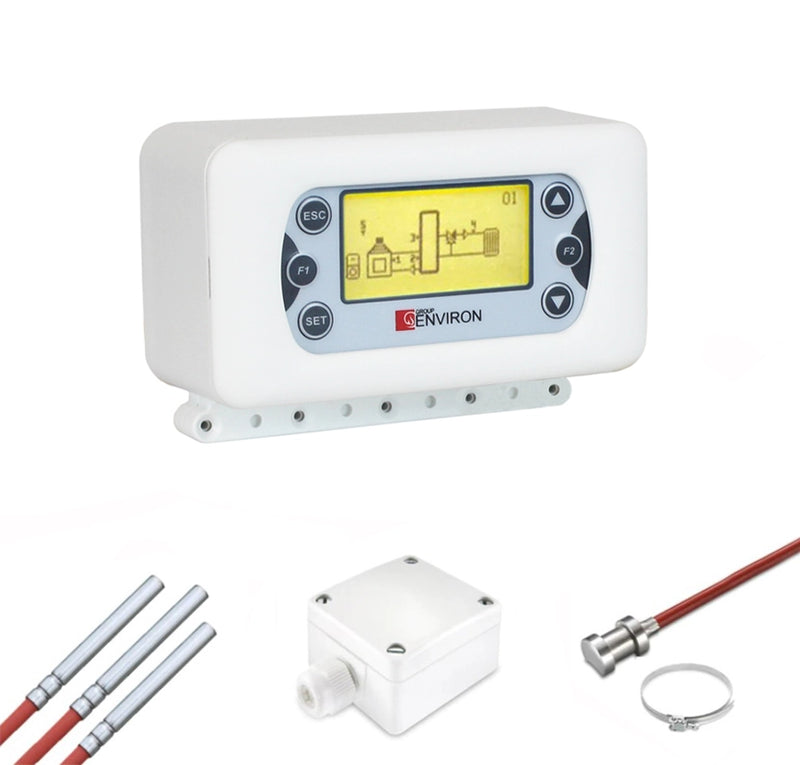

L'Environ Clima500 è un regolatore di riscaldamento a controllo climatico con un circuito di riscaldamento miscelato e uno non miscelato, oltre a sistemi con stufa a legna o caldaia a legna con acqua, serbatoio tampone e circuito di riscaldamento miscelato. Inoltre, Clima500 può gestire un ulteriore generatore di calore (ad esempio caldaia a bassa temperatura). Attraverso la rilevazione delle diverse temperature, viene selezionato uno schema di impianto secondo la descrizione seguente. La regolazione dei singoli parametri avviene tramite il menu. Al primo avvio, la posizione del miscelatore è su “CHIUSO”. Successivamente si regola automaticamente secondo l'impostazione selezionata. Lo stesso avviene in caso di interruzione di corrente.

Caratteristiche importanti di Clima500
✓ Visualizzazione di grafici e testi sul display retroilluminato
✓ Semplice consultazione dei valori di misura attuali
✓ Menu di impostazione estesi
✓ Blocco menu contro modifiche accidentali

Dati tecnici
• Tensione di rete: 230 Vac
• Frequenza di rete: 50 Hz
• Assorbimento di potenza: 2A
• Potenza uscita relè: 5A 250 Vac
• Fusibile interno: 3,15 A
• Classe di protezione: IP40
• Campo di misura: -40°C fino a 300°C

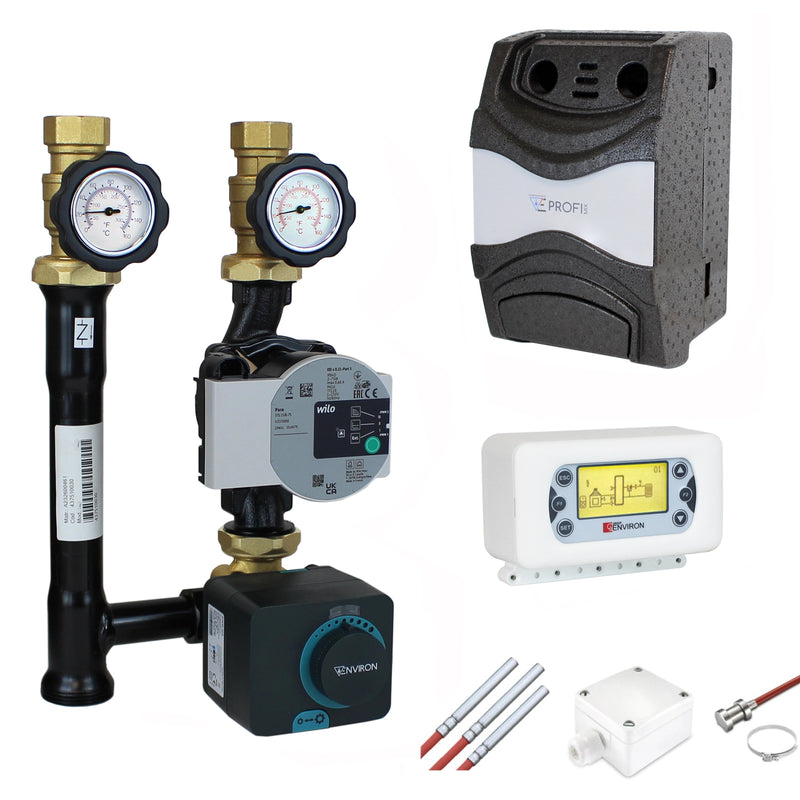

  ✓ Gruppo pompa Environ Profimix pronto per l'installazione con miscelatore a 3 vie Esbe ARA + Wilo Wilo Para 25/6 Pompa ad alta efficienza 180mm e Environ Clima500 con sensore

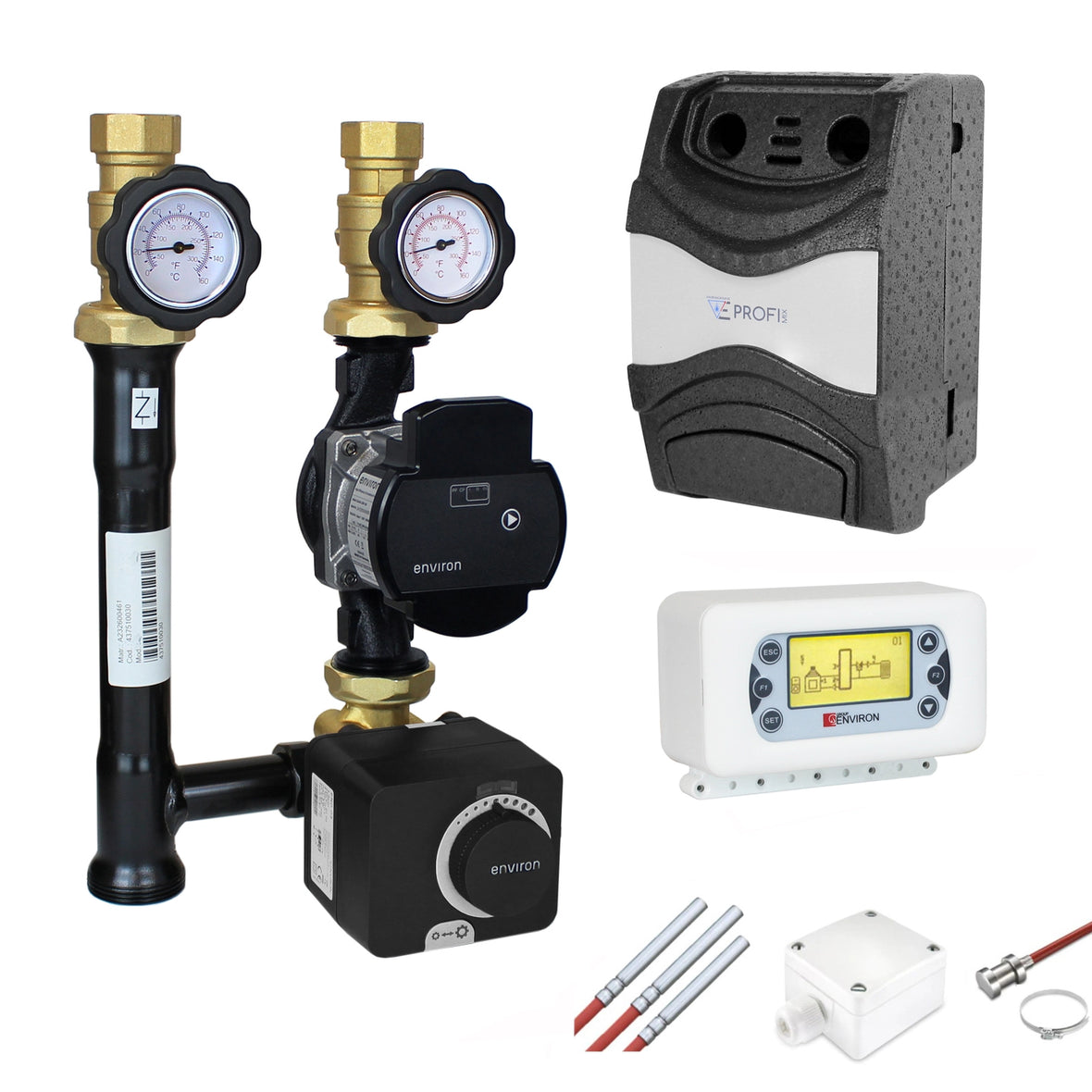

Dati tecnici Environ EcoStar II 25/6 Pompa ad alta efficienza:

▸ Altezza di sollevamento max: 6m
▸ Portata max: 3,6m³/h
▸ Intervallo di temperatura: -20°C fino a +110°C
▸ Assorbimento di potenza: 3W-43W
▸ Pressione di esercizio: max. 10 bar
▸ Collegamento elettrico: 230V/50HZ
▸ Tensione di alimentazione: 220~240V, 50/60Hz
▸ Livello di protezione: IP44
▸ Classe di isolamento: H
▸ Norma EMC: EN61000-6-1 e EN61000-6-3

Dati tecnici Wilo Para 25/6:

▸ Altezza di sollevamento max: 6m
▸ Portata max: 3,6m³/h
▸ Intervallo di temperatura: -20°C fino a +110°C
▸ Assorbimento di potenza: 3W-43W
▸ Pressione di esercizio: max. 10 bar
▸ Lunghezza di installazione: 130 mm
▸ Collegamento elettrico: 230V/50HZ

Dati tecnici Wilo Para STG 25/8,75 130mm:

▸ Altezza di sollevamento max: 8,4m
▸ Portata max: 4m³/h
▸ Intervallo di temperatura: -20°C fino a +110°C
▸ Assorbimento di potenza: 10W-75W
▸ Pressione di esercizio: max. 10 bar
▸ Collegamento tubo: DN 25 -> 1" o ca. 33mm
▸ Ghiera: G 1 1/2" (chiave ca. 53mm)
▸ Filettatura pompa: 1 1/2" o ca. 48mm
▸ Lunghezza di installazione: 180 mm
▸ Collegamento elettrico: 230V/50HZ

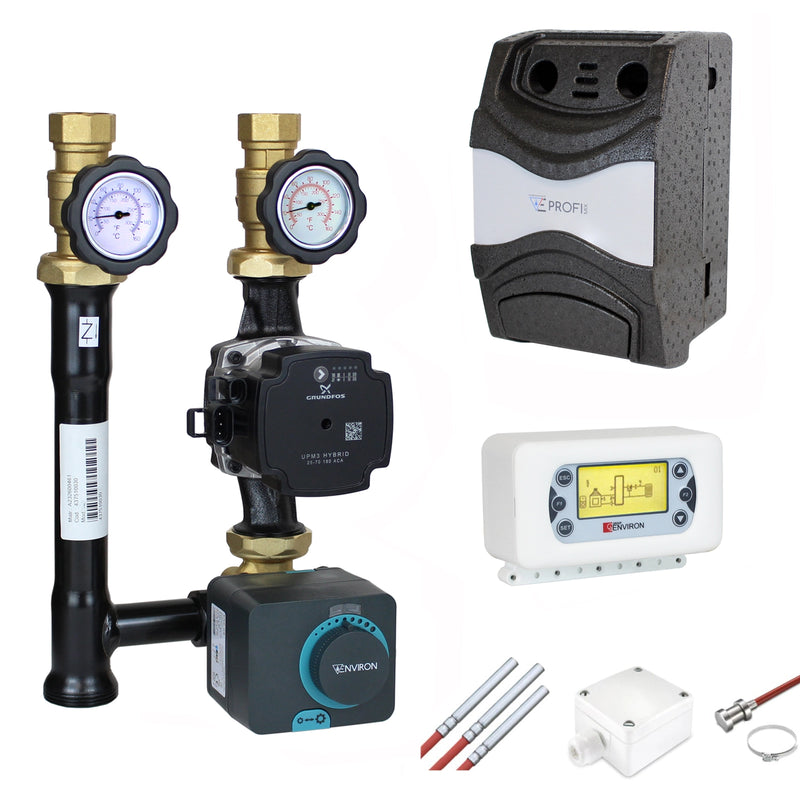

Dati tecnici Grundfos UPM3 Hybrid 25/7 130mm:

▸ Altezza di sollevamento max.: 7,2m
▸ Portata max.: 3,8m³/h
▸ Temperatura del fluido: max. 110°C
▸ Temperatura ambiente: 0°C...55°C
▸ Pressione di esercizio: max. 10 bar
▸ Lunghezza di installazione: 130 mm
▸ Potenza: 2W-52W
▸ Livelli di commutazione: regolati
▸ Collegamento elettrico: 230V/50HZ
▸ Classe di isolamento: F

Dati del produttore:

ENVIRON Energie- und Umwelttechnik GmbH & Co. KG

Robert-Bosch-Straße 9

78048 Villingen-Schwenningen

Telefono: +49 7705 977 5803

E-Mail: info@environgroup.de
Sito web: https://environ-solutions.de/
