Il gruppo pompa ProfiMix EN001 è un gruppo pompa professionale pronto per l'installazione per circuiti di riscaldamento come riscaldamento a pavimento, a parete, radiatori ecc., con miscelatore a tre vie in ottone e un attuatore Environ END05. È installata una pompa ad alta efficienza da 180mm (idonea per incentivi BAFA). Nella parte superiore del gruppo pompa si trovano valvole di intercettazione a tenuta piatta (1“ femmina) con termometri integrati (0-160°C) e freno di gravità integrato nel mandata.
Se il gruppo pompa viene installato singolarmente, è possibile avvitare una staffa a parete alle valvole di intercettazione (non inclusa). La manutenzione o la sostituzione della pompa di circolazione è molto semplice, senza dover svuotare l'impianto.

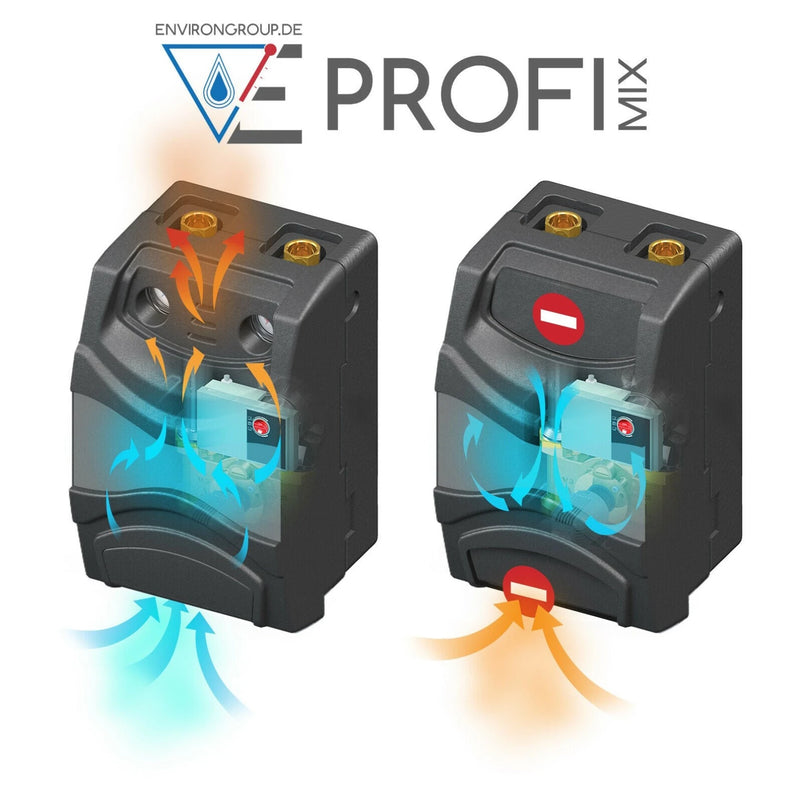

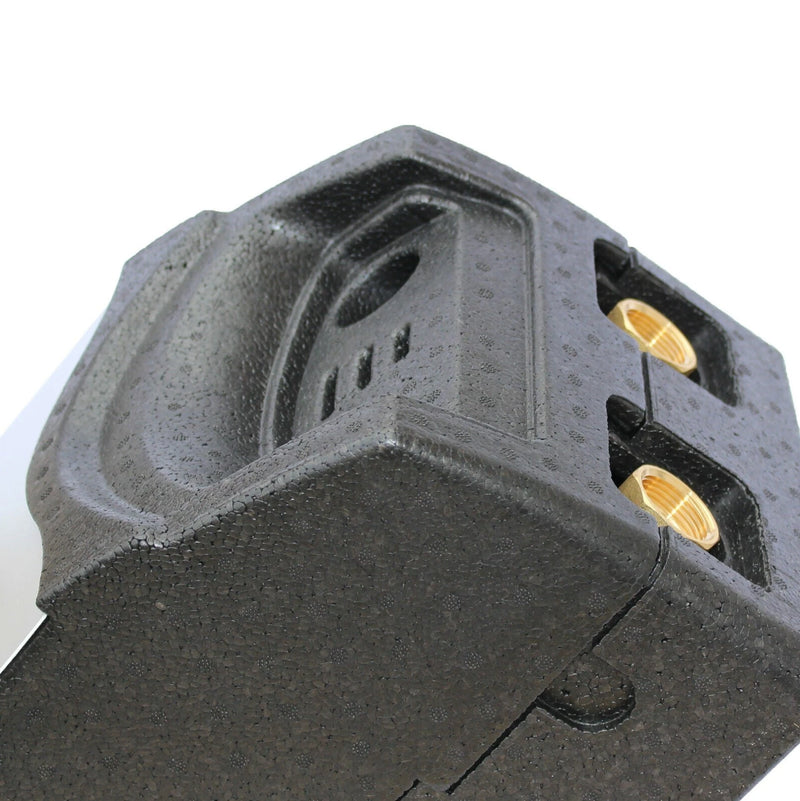

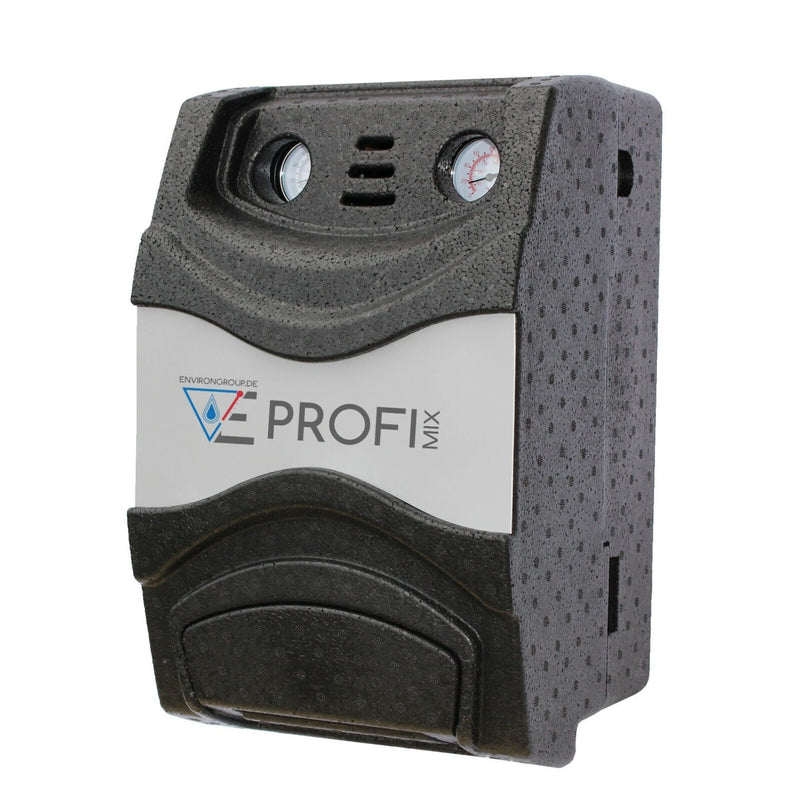

Il passo assiale è di 125mm e la dimensione dei collegamenti inferiori è 1½“ maschio per un possibile montaggio diretto su una barra di distribuzione tradizionale. L'isolamento termico ben studiato in EPP, con un sistema di barriera al vapore, garantisce un clima ottimale all'interno dell'isolamento, evitando accumuli di calore.
Con una semplice manovra è possibile passare dalla modalità riscaldamento a quella raffreddamento. Quando vengono utilizzati più gruppi pompe della serie ProfiMix, i singoli elementi isolanti insieme alla barra di distribuzione formano un'unità perfetta ed esteticamente gradevole.
Dettagli tecnici
▸ Portata: 1.600 L/H
▸ Temperatura massima: 110°C
▸ Temperatura minima: 10°C
▸ Kvs: 8,3

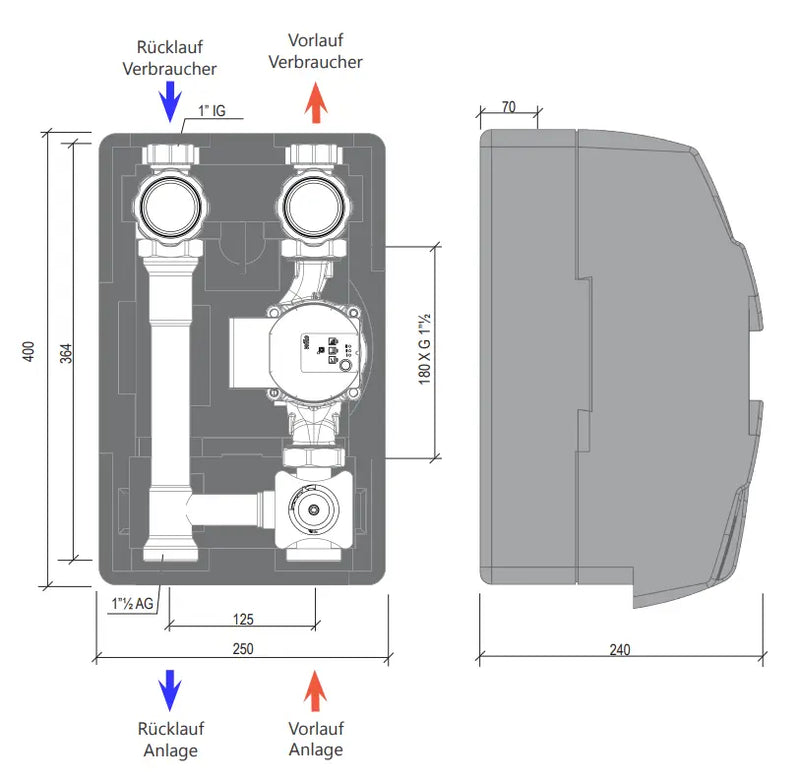

▸ Dimensioni: 400 x 250 x 240 mm
▸ Passo assiale: 125mm
▸ Dimensione nominale: DN 25 - 1”
▸ Collegamenti utenza: 1" femmina
▸ Collegamenti impianto: 1 1/2" maschio
▸ Pressione massima: 6 bar
▸ Fluido: Liquidi utilizzabili: acqua, soluzioni di glicole (glicole max 50%)
▸ Tipo di pompa: Pompa ad alta efficienza 180mm
▸ Lunghezza di montaggio della pompa: 180mm
▸ Alimentazione elettrica: 230V
▸ Materiale isolante: EPP
▸ Scala del termometro: 0-160°C
▸ Temperatura massima: 120°C
▸ Valvola di non ritorno incorporata ✓
▸ Materiale isolante: EPP 40 g/l
▸ Set guarnizioni: EPDM
▸ Materiale del corpo della stazione di riscaldamento: ottone / acciaio di qualità raffinato

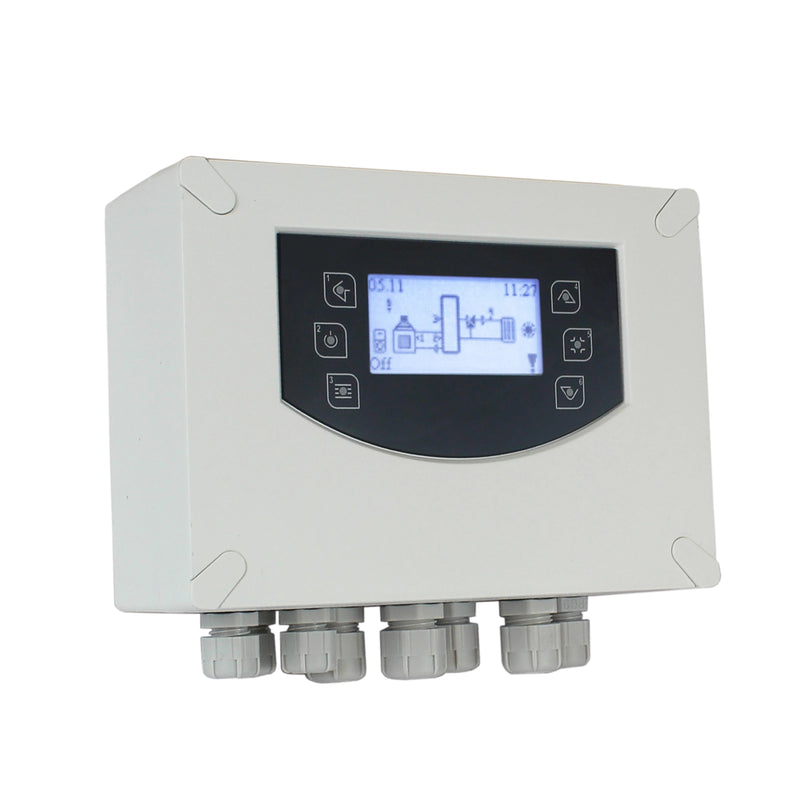

Il Clima600 inBox è un regolatore di riscaldamento a controllo climatico per sistemi con stufa a legna o caldaia a legna con circolazione dell'acqua, accumulatore e circuito di riscaldamento misto. I regolatori Clima600 a controllo climatico servono a regolare il circuito di riscaldamento diretto, 1 o 2 circuiti di miscelazione, il riscaldamento dell'accumulatore o la produzione di acqua calda sanitaria tramite caldaia, stufe a legna con circolazione d'acqua, collettori solari e altre fonti di energia.

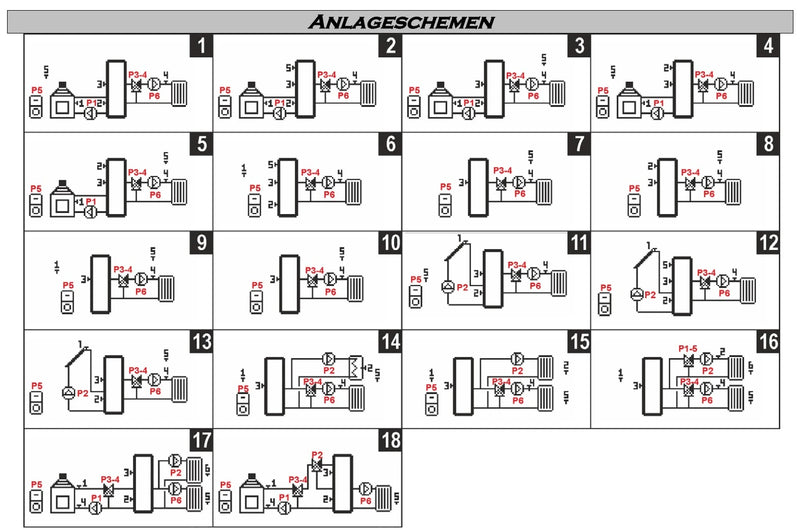

Inoltre, tramite il Clima600 inBox può essere richiesto un ulteriore generatore di calore (ad es. caldaia NT). Selezionate lo schema impianto appropriato dalla descrizione seguente. L'impostazione dei singoli parametri avviene tramite il menu. Alla prima messa in funzione la posizione del miscelatore è su “CHIUSO”. Si regola automaticamente dopo l'inserimento dei parametri appropriati. In caso di interruzione di corrente i valori rimangono memorizzati.
Caratteristiche importanti del Clima600 inBox
• Visualizzazione di grafici e testi sul display retroilluminato
• Semplice consultazione dei valori di misura attuali
• Menu di impostazione estesi
• Blocco menu contro modifiche accidentali

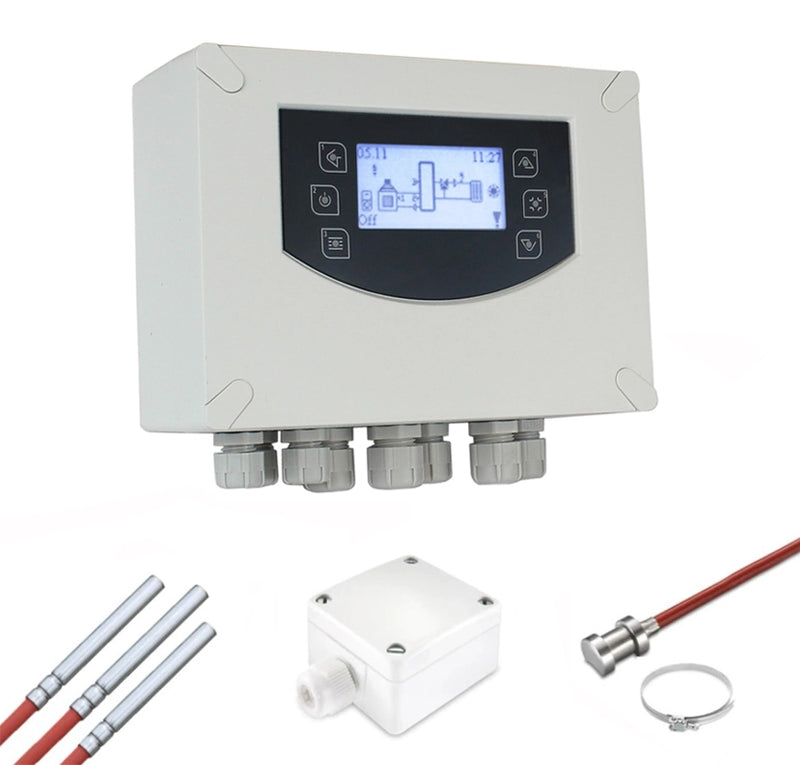

Contenuto della consegna
▸ Controllo Clima600 inBox
▸ Scatola da incasso
▸ Viti e tasselli per un'installazione pulita
▸ Set di sensori composto da 3x sensori a immersione, 1x sensore a contatto e 1x sensore esterno.
▸ Tutti i morsetti sono estraibili e molto ben lavorati (lavorazione a mano)
Lasciatevi consigliare individualmente dal nostro supporto clienti specializzato per la regolazione del regolatore.
Se necessario, tutti i valori e parametri possono essere adattati al vostro impianto dal nostro supporto clienti con il vostro aiuto.
Contenuto della consegna

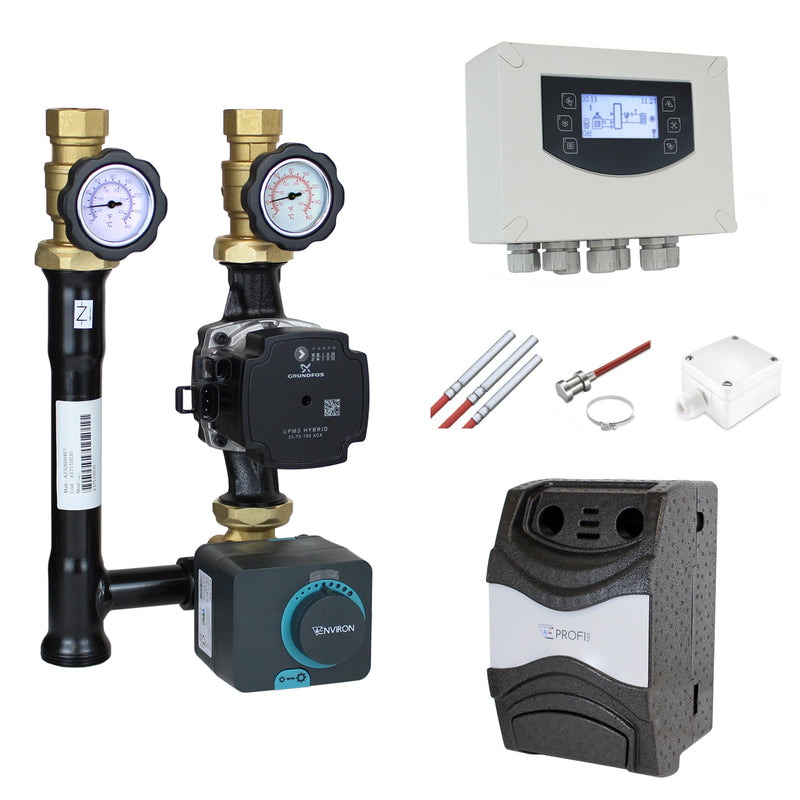

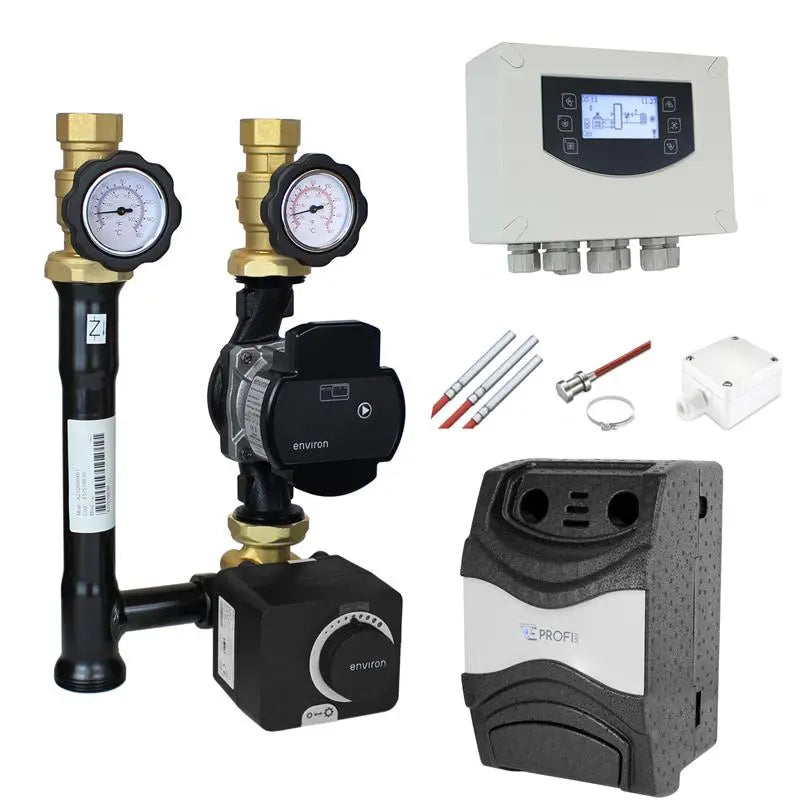

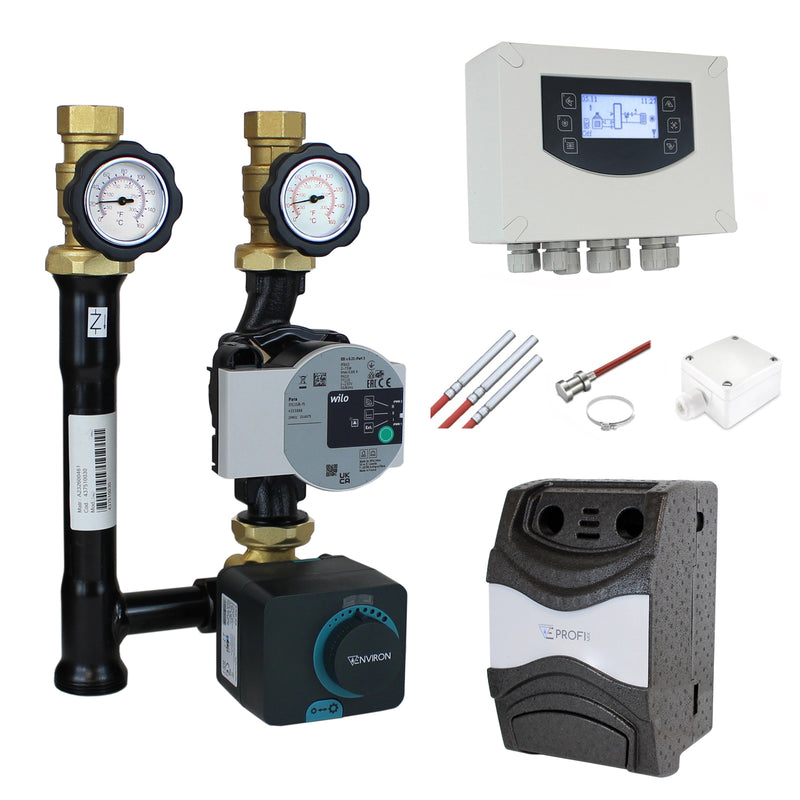

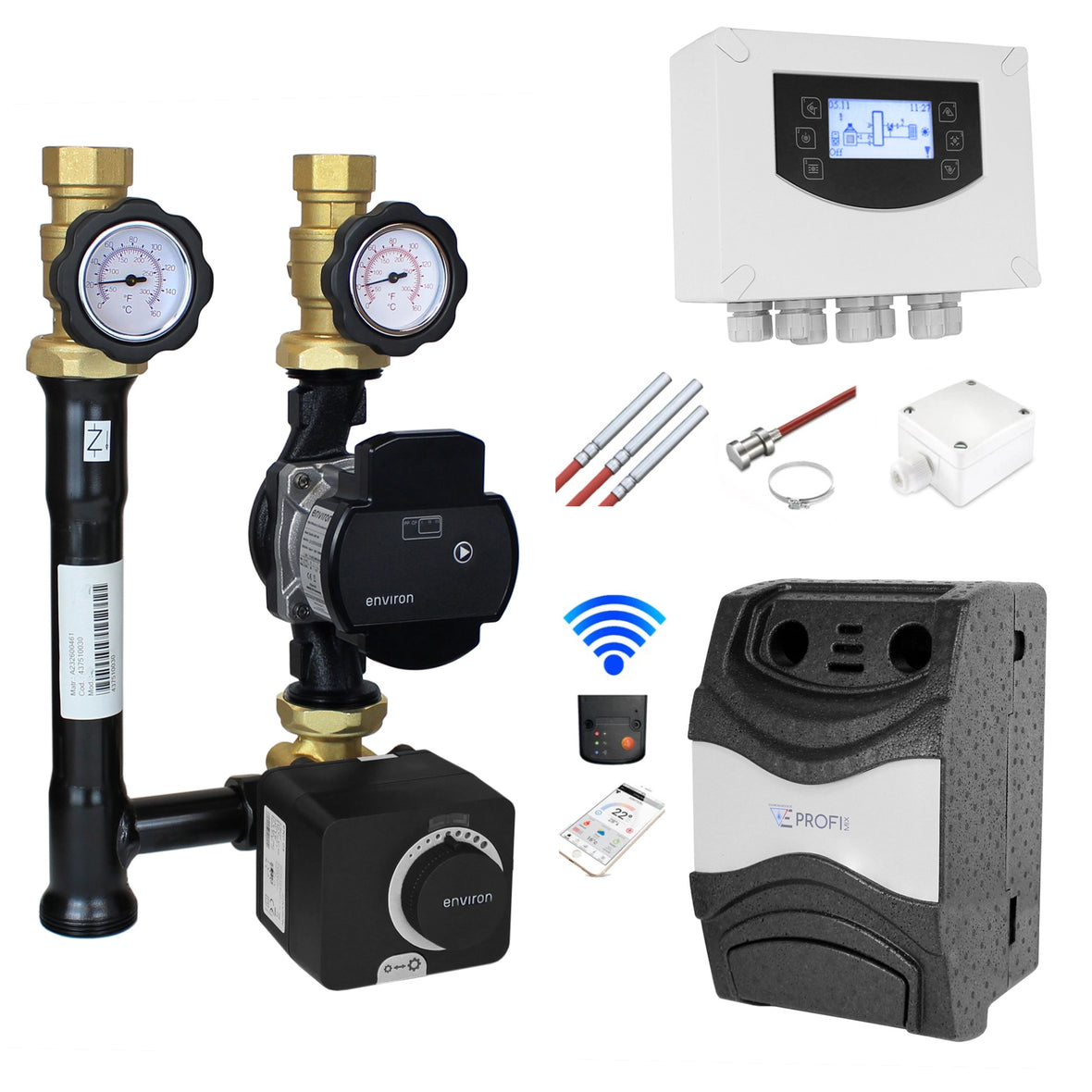

✓ Gruppo pompa circuito riscaldamento ProfiMix con miscelatore a tre vie, attuatore END05 e pompa ad alta efficienza con regolazione Clima600 con set di sensori (opzionale con modulo Wlan per l'app environ Connected)
Dati tecnici Environ EcoStar II 25/6 Pompa ad alta efficienza:
▸ Altezza di sollevamento max: 6m
▸ Portata max: 3,6m³/h
▸ Intervallo di temperatura: -20°C fino a +110°C
▸ Assorbimento di potenza: 3W-43W
▸ Pressione di esercizio: max. 10 bar
▸ Collegamento elettrico: 230V/50HZ
▸ Tensione di alimentazione: 220~240V, 50/60Hz
▸ Livello di protezione: IP44
▸ Classe di isolamento: H
▸ Norma EMC: EN61000-6-1 e EN61000-6-3
Dati tecnici Wilo Para 25/6:
▸ Altezza di sollevamento max: 6m
▸ Portata max: 3,6m³/h
▸ Intervallo di temperatura: -20°C fino a +110°C
▸ Assorbimento di potenza: 3W-43W
▸ Pressione di esercizio: max. 10 bar
▸ Lunghezza di installazione: 130 mm
▸ Collegamento elettrico: 230V/50HZ
Dati tecnici Wilo Para STG 25/8,75 130mm:
▸ Altezza di sollevamento max: 8,4m
▸ Portata max: 4m³/h
▸ Intervallo di temperatura: -20°C fino a +110°C
▸ Assorbimento di potenza: 10W-75W
▸ Pressione di esercizio: max. 10 bar
▸ Collegamento tubo: DN 25 -> 1" o ca. 33mm
▸ Ghiera: G 1 1/2" (chiave ca. 53mm)
▸ Filettatura pompa: 1 1/2" o ca. 48mm
▸ Lunghezza di installazione: 180 mm
▸ Collegamento elettrico: 230V/50HZ
Dati tecnici Grundfos UPM3 Hybrid 25/7 130mm:
▸ Altezza di sollevamento max.: 7,2m
▸ Portata max.: 3,8m³/h
▸ Temperatura del fluido: max. 110°C
▸ Temperatura ambiente: 0°C...55°C
▸ Pressione di esercizio: max. 10 bar
▸ Lunghezza di installazione: 130 mm
▸ Potenza: 2W-52W
▸ Livelli di commutazione: regolati
▸ Collegamento elettrico: 230V/50HZ
▸ Classe di isolamento: F
