Environ GP500 UNI – Universal Temperatursteuerung – 5 Eingänge & 5 Relais – NTC / PT1000 / Typ K / 0-10V
Der Environ GP500 UNI Universalregler ist die flexible, frei programmierbare Temperatursteuerung für nahezu jeden Anwendungsfall. Mit 5 unabhängigen Eingängen für verschiedenste Fühlertypen – Thermoelement Typ K, NTC 10kΩ, PT1000 und 0-10V – sowie 5 frei zuweisbaren Relaisausgängen lässt sich für jeden Sensor ein eigenes Relais schalten und so eine maßgeschneiderte, kompakte Temperatursteuerung realisieren. Ob Heizung, Kühlung oder Prozesssteuerung – der GP500 UNI passt sich flexibel an die jeweilige Anlage an und ist in mehreren Sprachen bedienbar, darunter Deutsch, Englisch, Italienisch, Spanisch und Französisch.
✅ Produktvorteile auf einen Blick:
-
5 frei programmierbare Relaisausgänge: Jedes Relais lässt sich individuell einem Sensor zuweisen – für maximale Flexibilität bei der Anlagensteuerung
-
5 universelle Eingänge: S1 Thermoelement Typ K, S2–S5 frei konfigurierbar als NTC 10kΩ, PT1000, 0-10V DC oder Feuchtesensor 0-10V
-
Heizung & Kühlung per Relais konfigurierbar: Set Point UP (Kühlung) oder Set Point DOWN (Erwärmung) je Ausgang frei wählbar – mit einstellbarer Hysterese
-
Fühler-Korrekturfaktor: Individuelle Offsetkorrektur (±20 °C) für jeden der fünf Sensoren – für maximale Messgenauigkeit
-
Potentialfreier Wechselkontakt P5: Relais 5 als N.O./N.C./COM-Kontakt für externe Signalgeber oder übergeordnete Steuerungen
-

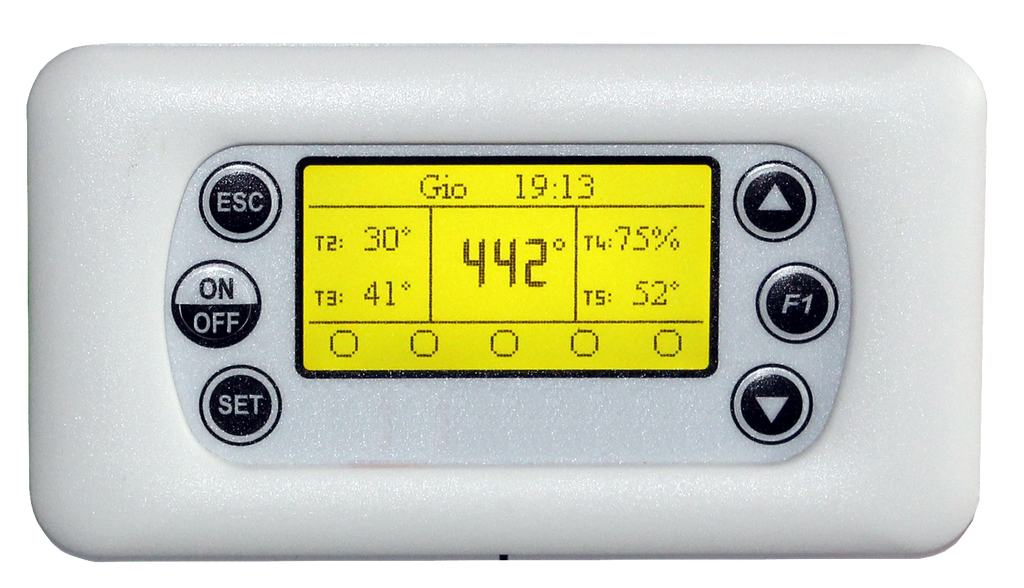

Übersichtliches LCD-Display: Gleichzeitige Anzeige aller 5 Temperaturen und Ausgangsstatus auf dem Hauptbildschirm – plus Monitor- und Statistikansicht
-
Passwortgeschütztes Fachmann-Menü: Sichere Trennung zwischen Benutzerparametern und Fachmann-Einstellungen
-
Datum- & Uhrzeitfunktion: Integrierte Echtzeituhr für zeitgesteuerte Anwendungen
-
Mehrsprachige Bedienung: Deutsch, Englisch, Italienisch, Spanisch, Französisch und weitere Sprachen einstellbar
-
Fehlerdiagnose: Automatische Fehlermeldungen AL01 (Temperatursturz / Fühlerbruch) und AL02 (Temperaturanstieg / Fühlerkurzschluss) direkt im Display
-
Kompakte Unterputzmontage: 120 × 80 × 50 mm – Unterputzkasten inklusive
-
Einfachste Bedienung: Intuitive Menüführung mit 6 Tasten, schnelle Erstinbetriebnahme
⚙️ Eingangs- & Ausgangskonfiguration:
-
S1 – Thermoelement Typ K: Messbereich 0–1150 °C – ideal für Hochtemperaturanwendungen
-
S2–S5 – Frei konfigurierbar: NTC 10kΩ (-10 bis +110 °C), PT1000 (-30 bis +300 °C), 0-10V DC (-30 bis +70 °C / 5–90 %) oder Feuchtesensor 0-10V
-
P1–P4 – Relaisausgänge 230V / 5A: Je einem Sensor zuweisbar, Set Point und Hysterese individuell einstellbar
-
P5 – Potentialfreier Wechselkontakt: N.O. / COM / N.C., max. 5A 230V – für externe Signalverarbeitung
-
0-10V Eingang S4b / S5b: Zusätzliche Analogeingänge für Feuchte- oder Spannungssignale
🔧 Technische Daten:
| Eigenschaft |
Wert |
| Eingänge |
1× Thermoelement Typ K (S1), 4× NTC 10kΩ / PT1000 / 0-10V (S2–S5) |
| Zusatzeingänge |
2× 0-10V DC (S4b, S5b) + GND / +V (10–16V DC) |
| Ausgänge P1–P4 |
4× Relais 230V / max. 5A |
| Ausgang P5 |
1× Potentialfreier Wechselkontakt (N.O. / COM / N.C.) / max. 5A 230V |
| Betriebsspannung |
230V AC ±10 % / 50–60 Hz |
| Leistungsaufnahme |
2 VA |
| Interne Sicherung |
T 3,15 A |
| Messbereich S1 (Typ K) |
0–1150 °C |
| Messbereich S2–S5 NTC |
-10 bis +110 °C |
| Messbereich S2–S5 PT1000 |
-30 bis +300 °C |
| Hysterese |
0–20 °C (je Ausgang einstellbar) |
| Korrekturfaktor Fühler |
±20 °C (je Sensor individuell) |
| Sprachen |
Deutsch, Englisch, Italienisch, Spanisch, Französisch u.v.m. |
| Display |
LCD mit Hintergrundbeleuchtung – 5 Temperaturen gleichzeitig |
| Abmessungen |
120 × 80 × 50 mm |
| Montage |
Unterputzmontage |
| Normen |
EN 60730-1 / 50081-1 / EN 60730-1 A1 / 50081-2 |
📄 Dokumentation:
📦 Lieferumfang:
- 1× Environ GP500 UNI Universal Temperatursteuerung
- 1× Unterputzkasten
- 1× Montage- & Bedienungsanleitung
📦 Versand & Verfügbarkeit:
- Lagerware – sofort lieferbar
- Kostenloser DHL-Versand innerhalb Deutschlands
